Філіпов З.І. Спортивний туризм. Організація і методика спортивно-туристичної роботи

7. ОСНОВИ ТОПОГРАФІЧНОЇ ПІДГОТОВКИ ТУРИСТА

7.3. Компас

Китайській цивілізації належать чотири з найбільших відкриттів людства: папір, порох, складальний шрифт для друку і компас. Власне, компас є першим серед них. Історики по-різному визначають точну дату появи цього винаходу, але всі сходяться на тому, що компас було винайдено за декілька століть до нашої ери. До Європи компас потрапив завдяки арабам та піратам і вже у XIV столітті став незамінним атрибутом у мореплавстві.

Компас - прилад, з допомогою якого визначаються сторони горизонту. У 1907 році російський картограф Володимир Адріанов сконструював прилад, який з невеликими видозмінами продукується і широко застосовується і сьогодні (компас Адріанова). Він надзвичайно простий за конструкцією та зручний у використанні (рис. 7.13). Компас Адріанова складається з корпусу, магнітної стрілки, яка знаходиться на вістрі голки в повітряному просторі, шкали від 0° до 360°, візиру і має фіксатор (аретир), який зупиняє коливання стрілки.

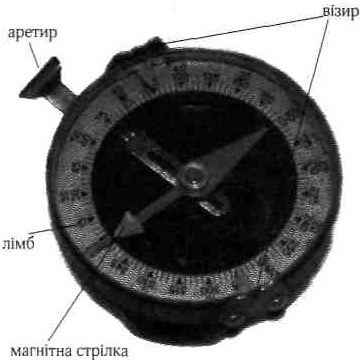

Рис. 7.13. Компас Адріанова

У шістдесятих роках минулого століття в скандинавських країнах виник новий вид спорту - спортивне орієнтування, який впродовж декількох років був дуже популярним у Європі. Спортсмен, використовуючи спортивну топографічну карту та компас, повинен віднайти у закритій лісистій місцевості контрольні пункти (КП). Для цього потрібні навички читання карти та ходіння за азимутом. Тоді ж для спортсменів-орієнтувальників було сконструйовано спортивний рідинний компас, який кріпиться на прозорій платі, а магнітна стрілка знаходиться в рідині, яка швидко гасить коливання стрілки. Цей компас (рис. 7.14) зручний під час читання карти та визначення напрямку руху (азимута). Сьогодні багато хто з туристів на маршруті користується рідинним компасом.

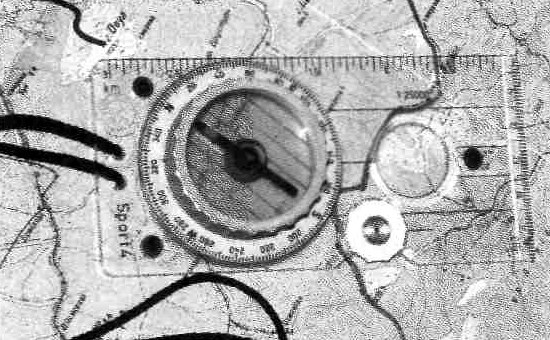

Рис. 7.14. Рідинний компас "SPORT 4"

Досить зручний у користуванні електронний компас, який демонструє напрям на північ на дисплеї. Цей компас може автоматично вказувати азимутальний напрям. Але поряд з цим, електронний компас має ряд недоліків. По-перше, це необхідність час від часу замінювати елементи живлення. По-друге, якщо зламався рідинний компас чи компас Адріанова, то його стрілку завжди можна використати для визначення напрямку на північ. А зламаний електронний компас перетворюється на абсолютно не потрібну в поході річ.

Сьогодні, з розвитком високоточної техніки, туристи отримали можливість для орієнтування на місцевості користуватися прибором GPS - глобальна система позиціонування. Прилад GPS, використовуючи вмонтовану в ньому систему, отримує інформацію з 25-ти супутників, що знаходяться на навколоземній орбіті. Супутники (прилад повинен мати зв'язок мінімум з трьома супутниками) визначають точні координати, які відображаються на дисплеї GPS і дозволяють швидко орієнтуватися у будь-якій точці нашої планети. Застосовується GPS і в автомобільному туризмі. Він дає можливість відстежувати місцезнаходження автомобіля не тільки на трасі (автостраді), але й у великих містах.

Перед тим, як користуватися будь-яким компасом, необхідно перевірити його справність. Для цього компас кладемо на стіл, підкладаємо під нього аркуш паперу та відпускаємо аретир (металева пластинка, яка фіксує положення магнітної стрілки для запобігання затупленню голки). Коли магнітна стрілка заспокоїться, відзначаємо току N, яка вказує на положення кінця магнітної стрілки. Після чого стрілку потрібно зрушити, приблизивши до неї будь-який сталевий предмет. Якщо стрілка, заспокоївшись, постійно буде показувати на позначену точку, то компас справний і ним можна користуватися. Таким чином, маючи справний компас, визначитись зі сторонами горизонту дуже просто. Вивільнена стрілка вказує на північ. Після чого компас повертаємо до суміщення кінця стрілки з нульовою позначкою лімба. Тоді легко визначаються інші сторони горизонту - схід, південь та захід.

Необхідно пам'ятати, що в районах магнітних аномалій, під час грози, поблизу ліній електропередач та електрифікованих залізниць покази компаса викривляються.

Напрямок магнітної стрілки не завжди точно збігається з напрямком на географічний полюс. Тому розрізняють два меридіани - істинний (географічний) та магнітний.

Різниця між істинним та магнітним меридіаном, називається кутом магнітного схилення. Ця величина може мати додатне або від'ємне значення (рис. 7.15).

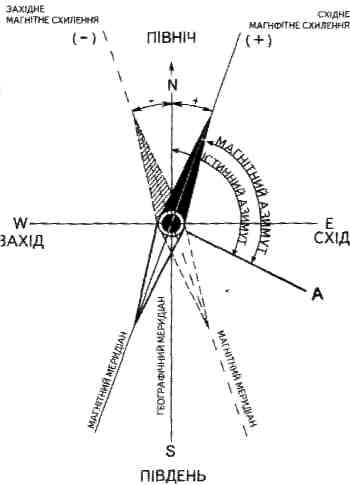

Рис. 7.15. Східне та західне схилення магнітної стрілки

Східне схилення вважається додатним (відхилене вправо від географічного полюса), а західне - від'ємним (відхилене вліво від географічного полюса). Магнітне відхилення від географічного полюса вказується на топографічних картах.
