ПРИЙОМИ ОРІЄНТУВАННЯ В ПОДОРОЖІ

Орієнтуватися на місцевості - означає знайти напрямок сторін обрію і своє місцезнаходження відносно оточуючих місцевих предметів і елементів рельєфу. Орієнтування при пересуванні в незнайомій місцевості полягає у визначенні відстаней і витримування потрібного напрямку маршруту.

Практично туристу доводиться орієнтуватися весь час, застосовувати самі різні прийоми і засоби орієнтування: карту, компас, годинник, небесні світила, обриси рельєфу, різні місцеві предмети та ознаки. У досвідчених мандрівників виробляється навіть особливе почуття орієнтування в просторі. Для початківця туриста ж основою основ є вміння працювати з компасом і картою, без яких не обходиться жодна туристична подорож.

ЕЛЕМЕНТИ ТОПОГРАФІЇ

Карти та схеми

Карта. Це зменшене зображення земної поверхні, виконане в певному масштабі. Види карт дуже різноманітні. Найбільш точні - топографічні. Однак туристи найчастіше мають справи з обласними картами і туристськими картосхемами.

Обласні адміністративні карти, випущені для більшості областей СРСР, дають уявлення про розташування населених пунктів і дозволяють бачити зображення великої ділянки місцевості.

Туристські картосхеми видаються для найпопулярніших районів подорожей. Вони менш докладні і точні, ніж топографічні, але містять дані, яких немає на топографічних картах (розташування туристичних баз, таборів, екскурсійних об'єктів, найбільш живописних місць тощо). На деяких зображений картосхемах той чи інший маршрут, інші забезпечені докладним описом місцевості і зустрічаються пам'яток. Для практичного руху по маршруту бажано мати схему (план, кроки) більш крупного масштабу.

Схема місцевості. Виконується зазвичай на основі карти, шляхом перемальовування з неї найбільш важливих елементів рельєфу або прямим копіюванням по квадратах (зі збільшенням). Для копіювання найбільш зручно застосовувати фотографію, що допускає будь-яка зміна масштабу оригіналу, або калькування з подальшим отриманням знімку. Можна використовувати просту папір. У цьому випадку карту кладуть на скло, поверх неї папір, а під скло поміщають електролампу. Просвічений таким спосіб малюнок карти легко перенести навіть на товстий папір.

Схему (карту) доцільно наклеїти на тонкий щільний картон, розрізати на невеликі прямокутники (за форматом наявного планшета) і наклеїти на тканину з 2-3-міліметровими інтервалами між прямокутниками. У такому вигляді вона може бути легко згорнута «гармошкою» і збережена від перетирання. Щоб убезпечити схему (карту) від дощу, її поверхню слід покрити безбарвним лаком.

Масштаб

Масштаб - це відношення довжини лінії на карті до довжини відповідної їй зливи на місцевості. Точність зображення місцевості на карті, повнота, детальність карти залежать від її масштабу. Масштаби бувають двох видів - чисельний і лінійний.

Чисельний масштаб зображується у вигляді дробу, чисельник якого дорівнює одиниці, а знаменник - число, що показує, у скільки раз на карті зменшена дійсна довжина лінії.

Наприклад: - 1/250000 1/50000.

Лінійний масштаб зображується прямою лінією, розділеної на сантиметри або інші рівні частини. Ці частини називаються підставою масштабу. Їм відповідає певне число (надписують поруч) метрів або кілометрів на місцевості.

При зменшенні масштабу багато деталей, щоб не завантажувати карту, не зображують: так, пропадають дрібні повороти і вигини доріг, річок і струмків. Це слід враховувати під час подорожі. Довжина звивистої річки, що петляє грунтової дороги, берегової кромки озера, заміряні по карті дрібного масштабу, на місцевості виявляться набагато більше внаслідок того, що на карті всі ці деталі відсутні, а дано тільки загальне, генеральне напрям ліній.

Читання карти

Умовні знаки. Це азбука, знання якої необхідне для читання карти. Хоча позначення умовних знаків в певній мірі залежать від масштабу карти, всі їх прийнято ділити на три групи: масштабні, позамасштабні і пояснювальні. Перші зображують місцеві предмети (зазвичай контуром), які «укладаються» в масштаб карти: озера, великі міста і т. п. Другі - об'єкти, які не можуть бути виражені в даному масштабі. За таким знаком не можна судити про дійсний розмірі показаного на карті селища, колодязя або моста. Третім знаків відносяться цифри, написи і інші позначення.

Із зменшенням масштабу карти масштабні умовні знаки перетворюються у позамасштабні. При читанні умовних знаків треба знати, що карта (план) зображує, як правило, літній стан місцевості. Найбільш поширені і потрібні для мандрівника умовні знаки зображені на рис. 24.

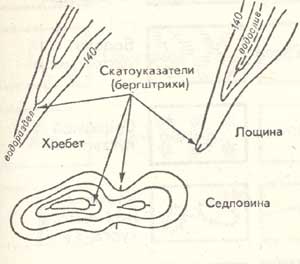

Рис. 23. Зображення форм рельєфу горизонталями.

Рельєф місцевості. Зображується на великомасштабних картах за допомогою горизонталей, якими називаються криві замкнуті лінії, що з'єднують на карті точки місцевості, однакові за висотою над рівнем океану.

Відстань по висоті між двома суміжними горизонталями, взятими на одному схилі, називається висотою перерізу, а відстань між горизонталями за планом - заставлянням. Чим крутіше скат, тим менше величина закладення, і навпаки Для визначення крутизни схилу вимірюють найкоротша відстань між сусідніми горизонталями і за шкалою підбирають відповідне йому закладення, проти якого читають крутизну схилу в градусах. Щоб визначити напрямок схилу по горизонталях, на деяких з них ставляться перпендикулярні рисочки-скатоуказатели (бергштрихи), «смотрящіє» своїм вільним кінцем у бік зниження (рис. 23).

Деякі форми рельєфу зображуються не горизонталями, а особливими умовними значками. Так, обриви, яри, вали, ями показуються лінією з зубчиками, зверненими в бік крутого схилу. При користуванні дрібномасштабними картами туристи можуть зустріти зображення рельєфу способом відмивання (згущення тіней) і гипсометрическим («чим вище, тим темніше»).

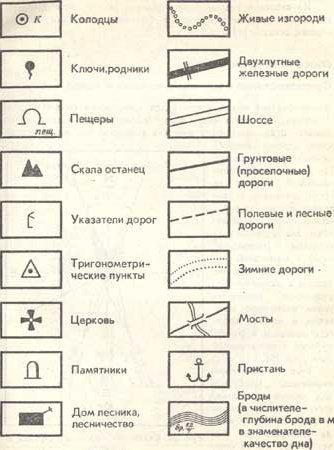

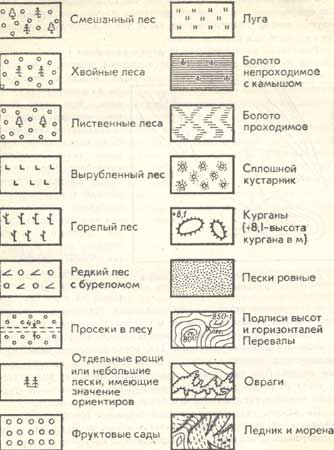

Умовні знаки на картах

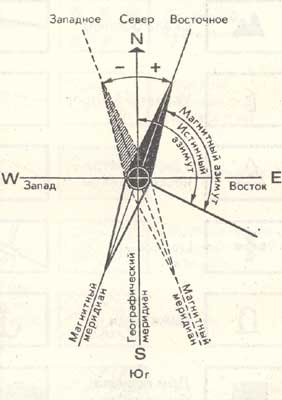

Рис. 25 Схилення магнітної стрілки і азимути.

На картах, де нанесена тільки гидросеть (річки, струмки, озера), рельєф припадає «домальовувати» в уяві, спираючись на густоту, напрямок та звивистість водотоків та висотні позначки.

На схемах і планах гірських районів рельєф часто зображують тільки лініями вододілів (гребенів), відмітками основних вершин, показом річок і льодовиків.

СПОСОБИ ОРІЄНТУВАННЯ

Орієнтування за допомогою компаса і карти

Орієнтування карти. Служить для визначення свого місцезнаходження. Для цього мапу кладуть горизонтально, ставлять на неї, компас і обертають карту разом з компасом так, щоб напрямку стрілки компаса співпало з меридіаном. Так як напрям магнітної стрілки не точно збігається з напрямком на географічний полюс, то розрізняють два меридіана - істинний (географічний) і магнітний.

Різниця між істинним і магнітним меридіанами називається кутом магнітного відмінювання і може досягати величини в 10-20° і більше і мати різний знак (рис. 25).

Облік магнітного схилення. Необхідний для точного визначення свого місцезнаходження. Місцевий відмінювання іноді вказують на карті. Але його можна визначити також по Полярній зірці або наближено, без урахування місцевих магнітних аномалій, за доданою схемою (рис. 26).

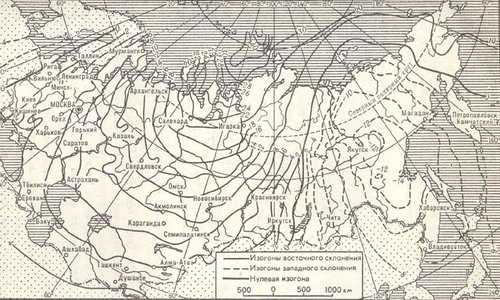

Рис. 26 Схематична карта магнітного слонения на території СРСР

Якщо магнітне схилення східне, то на картах воно підписується зі знаком плюс (наприклад, " +7°). Це означає, що істинний північ знаходиться ліворуч від напряму північного кінця магнітної стрілки на величину у 7°. Отже, треба повернути компас так, щоб північний кінець стрілки співпав із зазначенням на лімбі «7°». Тоді, вісь лімба З - Ю пройде через істинний географічний меридіан і компас виявиться точно орієнтованим по відношенню до сторонам горизонту. У разі західного магнітного схилення (знак мінус) істинний північ лежить праворуч від північного кінця стрілки також на величину градусів магнітного схилення.

Рис. 27. Орієнтування карти за місцевими предметами.

Визначення свого місцезнаходження. Після того, як карта зорієнтована, її «прив'язують» к. місцевості шляхом візування на помітні предмети або з допомогою компаса. Для цього дізнаються за компасом магнітні азимути на два орієнтиру і, зробивши поправки на локальне магнітне схилення, визначають географічні (справжні) азимути цих орієнтирів. Потім з точки зображення орієнтирів на карті проводять лінії під зворотним азимутом (зворотний азимут дорівнює спостережуваного ±180°). Перетин ліній на карті і визначить точку вашого місцезнаходження (рис. 27).

Орієнтування з картою без компаса

Орієнтування з картою, але без компаса відрізняється тим. що карту орієнтують за лініями місцевості або по орієнтирам.

Орієнтування по лінії місцевості. У поході застосовується при збігу маршруту з прямолінійною ділянкою дороги, просіки, річки. В даному випадку достатньо провізувати напрямок ще на один орієнтир. Перетин цього напрямку з зображенням лінії місцевості на карті і дасть точку стояння (метод напівзворотної зарубки).

Точковий орієнтир і метод зворотного зарубки. При знаходженні поблизу точкового туриста орієнтир слід знайти цей орієнтир на карті і по другому орієнтиру направити верхній обріз карти на північ. Якщо орієнтири знаходяться далеко, то точку стояння визначають методом зворотного візирної зарубки. Для цього зорієнтувавши карту, послідовно візують та прокреслюють напрямки до двох орієнтирів. Точка перетину напрямків буде точкою стояння. Для контролю беруть третій напрямок.

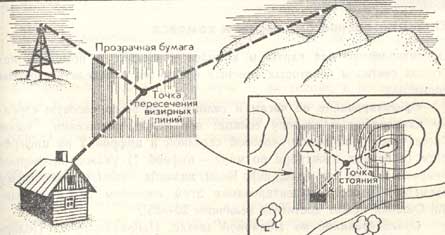

Рис. 28. Орієнтування спосіб Болотова.

Спосіб Болотова. Застосовують при неможливості точно зорієнтувати карту. Для цього з однієї точки на листку прозорою папери послідовно візують та прокреслюють направлення на три видимих на місцевості та упізнаних на карті орієнтира. Потім накладають прозору папір на карту так, щоб прокреслені напряму на орієнтири пройшли через їх зображення на карті (рис. 28). При такому положенні листка точка на ньому (і мапі) точкою місцезнаходження туриста.

На практиці мандрівники часто вдаються також до наближеного орієнтування, визначаючи точку стояння по відстані до найближчого наявного на карті орієнтира.

Орієнтування без карти і компаса

Орієнтування без карти і компаса дозволяє з допомогою небесних світил та деяких місцевих предметів визначити сторони горизонту.

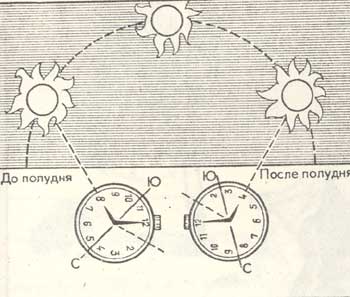

Рис. 29. Орієнтування за сонцем і годинником (для зимової половини року)

Орієнтування по годинах і сонцю. Для цього годинникову стрілку направляють у бік сонця: при такому положенні годин бісектриса кута між годинниковою стрілкою і цифрою 2 на циферблаті (у період з жовтня по березень-цифрою 1) вкаже приблизний напрям на південь (мал. 29). Годинник повинні йти за місцевим часом. Точність орієнтування цим способом влітку невелика. Помилка може досягати величини 20-25°.

Орієнтування за Полярною зіркою. Напрямок на Полярну зірку визначається наступним чином. Через дві крайні зірки «ковша» Великої Ведмедиці подумки проводиться пряма, на якій відкладається п'ятикратне відстань між цими зірками. В кінці п'ятого відрізка знаходиться Полярна зірка, точно вказує (помилки менше 2°) на північ (рис. 30).

Рис. 30. Орієнтування за Полярною зіркою.

Орієнтування за місяцем. Для приблизного орієнтування корисно знати, що влітку в першу чверть місяць в 20 годин знаходиться на півдні, в 2 години ночі - на заході, в останню чверть в 2 години ночі - на сході, в вісім ранку - на півдні. При повноту місяця вночі сторони горизонту визначають так само, як за сонцем і годинником, причому місяць приймається за сонце.

Орієнтування за місцевими предметами

Деякі місцеві предмети та ознаки також можуть служити простим, хоча і не дуже точним «компасом» для мандрівника (рис. 31).

Рис. 31. Визначення сторін горизонту по мурашнику; танення снігу в яру; за лунці у дерева; по снігу, прилипшему до каменя.

Відомо, наприклад, що мохи та лишайники вкривають північну сторону дерев і каміння, смола більше виступає на південній половині стовбура хвойного дерева, мурашки влаштовують свої житла на південь від найближчих дерев або кущів і роблять південний схил мурашника більш пологим, ніж північний, вівтар православних церков знаходиться на сході н т. п.

Не рекомендується орієнтуватися по таким невірних, хоча і всім відомим ознаками, як густота і пишність крони з тієї чи іншої сторони окремо стоїть або знаходиться в гущавині лісу дерева, по річним кільцям приросту деревини на пнях спиляних дерев. І густота крони та ширина річних кілець залежить від цілого ряду факторів, серед яких освітленість сонцем може бути не головним.

Дуже обережно треба вдаватися до орієнтування по квартальних стовпів у лісі. Хоча вважається, що ребро між двома сусідніми гранями стовпа з найменшими цифрами вказує на північ (рис. 32), потрібно пам'ятати, що просіки в цьому лісі метуть бути прорубані не за меридіанах і паралелях, а по лінії рельєфу або паралельно дорогах і меж угідь.

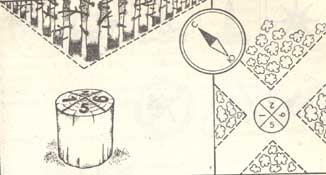

Рис. 32. Визначення сторін горизонту за квартальним стовпа на лісовій просіці.

Орієнтування по туристської маркування

Туристська маркування-це система спеціальних умовних позначень, які наносяться на місцеві предмети для розмітки туристських маршрутів.

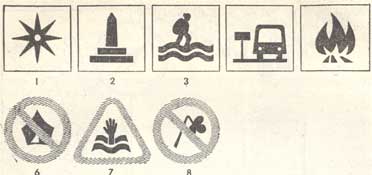

Мал.33. Деякі рекомендаційні, що забороняють і обмежуючі знаки туристської маркування: 1 - пам'ятка; 2 - пам'ятник або пам'ятний місце; 3 - брід; 4 - автобусна зупинка; 5 - місце для розведення багаття; 6 - привал заборонено; 7 - місце, небезпечне для купання; 8 - чіпати заборонено

Маркування включає різні види марок, направляючих стрілок, покажчиків та інших знаків, які у своїх символах, формі, кольорі та буквено-цифровому коді несуть необхідну для туриста інформацію і допомагають орієнтуватися на місцевості.

Головний елемент маркування - маршрутна марка - має форму прямокутника основний формат - 180-240 мм), на білому полі якого нанесена кольорова смуга або поставлений на кут квадрат. Марка з червоною смугою позначає багатоденний категорійний маршрут, з синьою - на значок «Турист СРСР», з зеленої - 3-4-денний, з жовтою - 1-2-денний (з нічлігами). Марки з кольоровими квадратами позначають різні маршрути для походів без нічлігів.

Орієнтуючись по маркам, туристи можуть пройти маршрут без карти, компаса і опису: вказівні, попереджувальні, розпорядчі та заборонні знаки підкажуть, де є об'єкти для огляду, бівуачні майданчики, притулки, охоронювані природні пам'ятки, місця для купання, яка відстань до того чи іншого пункту, які види діяльності туристів можна, які небезпеки очікують попереду і т. п. Деякі з цих єдиних знаків наведено на рис. 33. Оскільки маркування в повному обсязі здійснюється, як правило, лише на планових маршрутах, в самодіяльних подорожах I-III категорій складності для орієнтування використовуються також знаки спрощеної маркування (рис. 34).

Рис. 34. Спрощена туристська маркування: 1 - оглядова точка; 2 - пам'ятник; 3 - питна вода; 4 - притулок, місце для біваку; 5 - небезпека; 6 - кінець шляху

ОЦІНКА ВІДСТАНЕЙ І ЧАСУ

Визначення відстані кроками

Для визначення відстані за своїм кроків треба знати їх довжину. Середня довжина пари кроків умовно може бути прийнята рівною 1,5м. Рахунок кроків можна вести трійками, відраховуючи трійки поперемінно під праву і ліву ногу. Якщо відстань вимірюється бігом, то рахунок ведеться на п'ятірки кроків. При вимірюванні великих відстаней кожну сотню відлічених пар або трійок кроків відзначають записом, загинанням пальців або іншим способом. Більш зручно користуватися спеціальним приладом-крокоміром.

Визначення відстані побудовою подібних трикутників

При визначенні відстані до недоступних предметів використовують різні прийоми, пов'язані з побудовою подібних трикутників.

Визначення відстані за допомогою сірники. Сірник - найпростіший далекомір. Попередньо на ній треба нанести чорнилом або олівцем двохміліметрові ділення. Необхідно також знати приблизну висоту предмета, до якого визначається відстань. Так, зростання людини в метрах дорівнює 1,7, колесо велосипеда має висоту 0,75, вершник-2,2, телеграфний стовп-6, одноповерховий будинок без даху - 2,5-4 метри.

Припустимо, треба визначити відстань до телеграфного стовпа. Направляємо на нього сірник на витягнутій руці (рис. 35), довжина якої у дорослої людини дорівнює приблизно 60 см. На сірнику зображення стовпа зайняло два ділення, то є 4 міліметри. На цих даних неважко скласти таку пропорцію:

довжина руки / відстань до стовпа = відрізок сірники / висота стовпа = 0,60/Х = 0,004 / 6,0; Х=0,60*6,0/0,004=900

Рис. 35. Визначення відстані за допомогою сірника

Таким чином, до стовпа 900 метрів.

Похідні еталони. Для вимірювань на маршруті за допомогою побудови подібних трикутників туристам корисно знати деякі інші похідні еталони.

Довжина «чверті», тобто відстань між донцями розставлених великого пальця і мізинця, 18-22 см.

Довжина вказівного пальця від основи великого пальця 11-13 см, від підстави середнього - 7-8 див.

Найбільша відстань між кінцями великого і вказівного пальців 16-18 см, між кінцями вказівного і середнього пальців - 8-10 див.

Відстань між кінцями простягнутих горизонтально рук людини зазвичай дорівнює його зростанню.

Відстань від очей до піднятого великого пальця витягнутої руки 60-70 див.

Ширина вказівного пальця близько 2 див. ширина його нігтя 1 див.

Ширина чотирьох пальців долоні 7-8 див.

Конкретну довжину цих та інших еталонів кожен турист визначає самостійно і записує в свою похідну записну книжку.

Оцінка відстані окоміром і за чутності звуків

Для окомірної оцінки відстані можна використовувати наступну таблицю.

Таблиця відстані початку видимості предметів.
