Лукоянов П.І. Зимові спортивні походи

Спорядження для спортивних, лижних походів

Групове спорядження

Печі для опалення намети

Туристська практика запропонувала багато різних печей, починаючи від «універсальних» - типу печі-кухні (спрощений варіант нансеновской кухні, пристосований для дров) та інших варіантів цього плану до найпростіших полегшених конструкцій. Перевагою грубок першого типу їх автори вважали можливість одночасного використання для опалення намети та приготування їжі, що, до речі, спричинило за собою складність конструкції, громіздкість, велику вагу, незручність для перенесення в рюкзаку. А чи потрібні подібні печі взагалі? Адже приготувати їжу в лісовій зоні швидше і легше на багатті, у якого до того ж можна одночасно обігрітися і підсушити речі. Так що в одному призначення печі відпадає необхідність, і все, що робилося конструктивно для цієї мети, виявилося зайвим. Саме тому туристи відмовилися від таких «комбайнів».

Натомість з'явилися печі полегшеного типу тільки для опалення намети. Всі різноманіття їх можна умовно розділити на такі групи: за формою - прямокутні, круглі, овальні; по готовності до використання - зібрані (зварені, склепані), складні і розбірні; за способом установки - на ніжках або підвісні; з горизонтальним або вертикальним розташуванням корпусу і укладанням дров; з пристосуванням для збільшення тепловіддачі і зменшення вильоту іскор; поєднують функції обігріву та приготування їжі.

При конструюванні і виготовленні грубок необхідно враховувати хоча б основні, відомі з курсу теоретичні теплотехніки передумови.

1. Процес горіння складається з прогріву палива з випаровуванням вологи і виділенням горючих речовин, що відбувається при температурах відповідно до 100° і 200-400°С, запалення і горіння палива і горючих речовин.

2. Теплообмін між грубкою і навколишнього середовищем здійснюється за рахунок променистої енергії та конвекції. Потужність теплового випромінювання, грає першорядну роль у теплообміні, залежить від температури нагріву печі, матеріалу, з якого вона зроблена, і її площі. Інтенсивність теплообміну конвекцією в основному визначається формою грубок, а також зміною напрями потоку гарячих газів за рахунок установки перегородок, утворюють камери згорання (рис. 19).

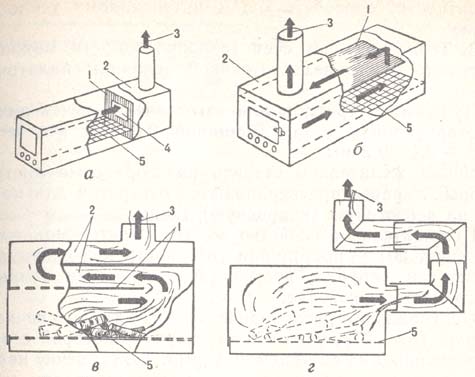

Рис. 19. Варіанти камер згорання: а - з вирізом у вертикальної перегородки; б - з горизонтальною перегородкою; в - з Двома горизонтальними перегородками; г - з системою колін. 1 - перегородка; 2 - камера згорання; 3 - напрямок потоку гарячих газів; 4 - виріз в перегородці; 5 - піддон.

Важливе значення для величини тепловіддачі має кут нахилу труби. Наприклад, якщо коефіцієнт круглої труби, поставленої вертикально, прийняти за одиницю, то при куті близько 30° тепловіддача цієї ж труби буде у два рази більше. Тепловіддача конвекцією у циліндричних грубок більше, ніж у прямокутних, оскільки в останніх утворюються застійні зони з малим тепловідводом. Циліндричні тіла обтекаются повітрям з більшою швидкістю, внаслідок чого з «тіньовою» сторони циліндра утворюється зона високої турбулентності, що сприяє інтенсивному теплоотделению.

3. Теплообмін за рахунок теплопровідності можна не враховувати через незначну величини наметових грубок.

Кращим матеріалом для виготовлення грубок є жароупорная сталь товщиною 0,3-0,5 мм, а для труб -0,1-0,2 мм.

Печі бажано ставити на дюралеві листи, в яких заздалегідь просвердлені отвори для ніжок, або на азбестову (кварцову) тканина.

Позитивне властивість жорстко змонтованих плит (рис. 20) - постійна готовність до експлуатації, недолік (правда, неістотний) вони займають багато місця в рюкзаку.

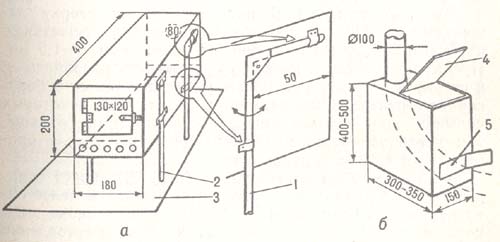

Рис. 20. Змонтовані пічки: а - з горизонтальною, б - з вертикальним завантаженням дров. 1, 2 - повертаються і вынимающиеся ніжки; 3 - металева (азбестова) Підставка під піч; 4 - кришка; 5 - піддувало

Оригінальна різновид такого типу - пічка-волокуша (рис. 21), подовженому корпусу якій з одного боку надана обтічна форма. Таку грубку використовують у час руху для транспортування негромоздких речей (консервів, сокир та ін). Її конструкцію запропонував В. Зайців з р. Каменска-Уральського.

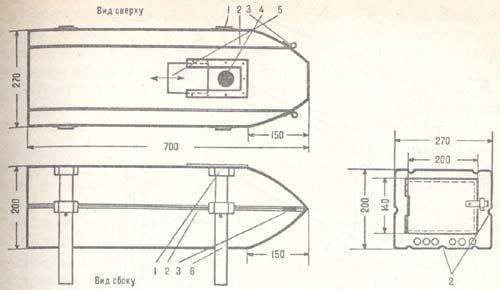

Рис. 21. Жорстко змонтована пічка-волокуша: 1 - гнізда для знімних ніжок; 2 - ребра жорсткості; 3 - кільця для потяга; 4 - отвір для труби діаметром 70 мм; 5 - заслінка; 6 - знімні ніжки.

Розбірна кругла піч (рис. 22) складається з металевого листа, зігнутого в циліндр, двох кришок і піддону. Обидві кришки з внутрішньої сторони мають скошені виступи А - з їх допомогою забезпечується щільне прилягання циліндра до кришок. На одній кришці кріпиться патрубок для витяжної труби, на іншій - дверцята. Кришки знизу з'єднуються з циліндром з допомогою штифтів Б і утримуються зверху засувками Ст. Піддон виготовляється у вигляді решітки з отворами 20Х20 мм з дроту діаметром 1-1,5 мм. Перевага такої печі - можливість розібрати її і згорнути в неемкие упаковки, укладаються в бічній або центральний кишеню рюкзака. При деяких навичках одна людина встигає зібрати пічку раніше, ніж встановлюється намет. Збірка на морозі проводиться зазвичай в рукавицях.

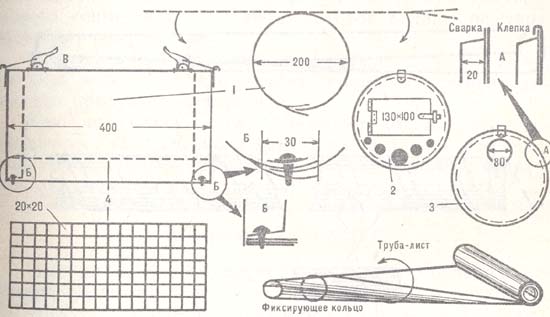

Рис. 22. Розбірна кругла піч: 1 - циліндричний корпус; 2, 3 - передня і задня кришки; 4 - сітчастий колосник. А - кріплення скосів до кришки; Б - з'єднання циліндра з кришками; - кріплення верху кришок «жабами».

Складна пічка на шарнірах (рис. 23) може складатися за принципом паралелограма або в менш ємну упаковку. Торці печі з'єднуються зі стінками шарнірами або з допомогою штирьков. При виготовленні печі необхідно зберегти рекомендована взаємне положення петель і стінок, що забезпечує компактне складання печі. Як шарнірів використовуються рояльні петлі.

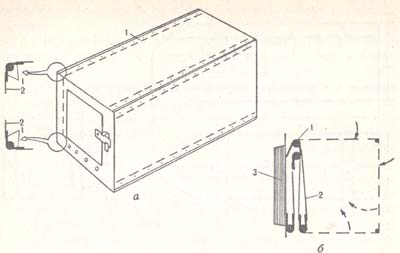

Рис. 23. Складна пічка на шарнірах: а-загальний вигляд печі (зліва-взаємне положення шарнірів і стінок); б-пічка в складеному вигляді. 1-шарніри; 2-стінки печі; 3-торці.

Відмітна особливість інший круглої розбірної печі («СТС», с. 57) - крім опалення намети на ній можна швидко приготувати їжу при невеликій витраті дров, а це дуже важливо, коли частина маршруту проходить з безлісним ділянок.

Труби до печей завжди були предметів пильної раціоналізаторської туристської думки, і над їх вдосконаленням потрудилися чимало. Спочатку застосовувалися звичайні складові труби, потім з'явилися телескопічні і нарешті - «труба-лист», найприкметніше туристське винахід! Для такої труби використовується сталевий лист товщиною 0,1-0,2 мм і шириною 400 мм. Зовнішній кінець труби повинен відстояти від ската намети приблизно на 0,7-1 мм, що разом з коліном суттєво зменшить потік іскор, падаючих на намет. Труба повинна виходити з намету з нахилом у підвітряний бік.

На згорнутий по довжині в рулон лист надягають кільця (обичайки). Якщо ширини листа недостатньо і не можна зробити таку трубу, то її згортають у вигляді спіралі, закріплюючи так само, але кілька частіше, кільцями (рис. 24, а, б). На зовнішньому кінці труби крім зовнішнього кільця всередину вставляють обичайку - труба расклинивается і стає жорсткою. Зовнішню обичайку можна поєднати з коліном, яке роблять за спрощеної розгортці.

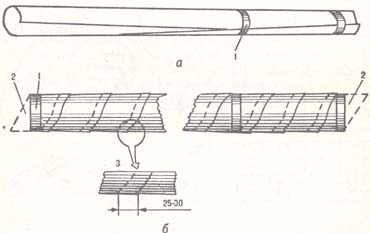

Рис. 24. Труби з довгих сталевих листів: а - згорнутих по довжині аркуша; б - у вигляді згорнутих спіралі. 1 - кільця (обичайки); 2 - частина, отрезаемая для вирівнювання країв; 3 - взаємне перекриття спіралі.

Іскрогасник-економайзер («СТС», с. 60) складається з двох коробок з отворами в бокових стінках для виходу продуктів згоряння.

Як показує досвід зимових походів, деяке збільшення ваги «пічного господарства» з лишком відшкодовується можливістю багатократного (без ремонту) використання дорогих зимових наметів.
