Застосовуються в зимових походах по лісових районах для обігріву наметів, просушування спорядження і приготування їжі. При палаючої печі в наметі буває тепло навіть при великому морозі. Конструкція похідних печей залежить від типу і розміру наметів. У невеликих наметах можна використовувати лише підвісні печі для обігріву, в більш просторих - підлогові для обігріву і, можливо, для варіння їжі.
Промисловість практично не випускає ніяких переносних плит для туристів. Тому всі печі, застосовувані туристами в походах, в основному саморобні.
У походах вихідного дня печі поки ще мало використовують. Однак у зв'язку з малою кількістю сухостою в околицях великих міст виготовлення та застосування грубок в зимових походах вихідного дня (особливо дводенних і трьох-чотириденних у святкові дні) набуває важливого значення.
Все різноманіття грубок можна умовно розділити:
- за формою - прямокутні, напівкруглі, овальні;
- по готовності до використання - на зібрані (зварні, склепані), складні і розбірні;
- за способом установки - на підлогові (на ніжках) і підвісні;
- по розташуванню корпусу і укладання дров - на горизонтальні та вертикальні;
- за призначенням - для обігріву або для обігріву та приготування їжі.
Теплообмін між грубкою і навколишнім середовищем відбувається за рахунок конвекції і випромінювання променистої енергії. Потужність теплового випромінювання залежить від температури нагріву печі, матеріалу, з якого вона зроблена, і площі випромінюючої поверхні. Інтенсивність конвекційного теплообміну визначається формою печі і місцем її установки в наметі. Для тепловіддачі має значення і кут нахилу труби. Підвищення тепловіддачі та зменшення кількості вилітають іскор можна досягти за рахунок зміни напрямку руху гарячих газів в печі за допомогою одного-двох відбійних листів із сталі товщиною 0,5 мм. Різні варіанти схем показано на рис. 49 а, б, в. Недоліком варіантів а і б є неможливість збільшення тяги і складність кріплення листів, змінюють напрям потоку газів, а також збільшення розмірів печі. В печі з вихідними колінами (рис. 49 в) при хорошій тязі використовуються три коліна, при поганій - одне. Це зручніше, ніж в печі з відбійними листами. При транспортуванні коліна розміщують всередині печі разом з трубою.

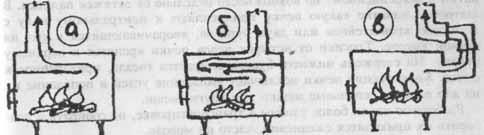

Рис. 49. Схеми зміни напрями гарячих газів похідних грубок:
а) один відбійний лист; б) два відбійних аркуша; в) коліна труби.
Трубу залежно від форми намету та місця установки печі розташовують вертикально або похило.
Найкращим матеріалом для корпусу печі є жаростійка нержавіюча сталь товщиною 0,25-0,5 мм. Колосники можна зробити з сітки з дроту діаметром 1,5-2 мм або з листа сталі товщиною до 1 мм. Відбійні пластини роблять також з жароміцного матеріалу товщиною не менше 0,5 мм, щоб вони менше деформувалися при нагріванні.
Невеликі печі для обігріву можуть бути плоскими шириною близько 15 см з вертикальним завантаженням дров (рис. 50 а, б). Сила тяги залежить від ступеня відкриття дверцят або піддувала. Намет на чотирьох досить опалювати пічкою розмірами 250 х 200 х 120 мм з трубою діаметром 60 см. Для намети на 7-9 чоловік достатня пічка розмірами 350 х 220 х 170 мм і трубою діаметром 70 мм Паливо завантажують зверху. Піч може бути підвішена до тросику, протягнутому під коником намети і закріпленому за можливості окремо від відтяжок намети, шатрової наметі таку грубку прикріплюють до центрального колу з допомогою кронштейнів або двох буравов, вворачивающихся в кол на різній висоті. Тросики від чотирьох кутів печі кріпляться до верхнього бураву. На стрижень нижнього бурава спирається гніздо, приварену до печі. Конструкція печі виключає випадання вугілля і попадання їх на дно намети, спальні мішки або інші речі.
Рис. 50. Конструкції печей для обігріву:
а), б) нерозбірні з вертикальним завантаженням дров; в) розбірна 1. Труба. 2. Кришка. 3. Піддувало, дверцята
Розбірні печі більш зручні в транспортуванні, але збирати і розбирати їх доводиться щодня, часто на морозі.
Одна з конструкцій круглої підвісний обігрівальної печі представлена на рис. 50 ст. Циліндр діаметром 20-25 см і завдовжки 35-45 см згортають з листа нержавіючої сталі товщиною 0,2-0,3 мм. В згорнутому стані лист 1 утримується кільцями. На торці циліндра надягають кришки 2, 3 із сталі товщиною 0,5 мм, утримувані засувками. В одному торці дверцята з регульованим піддувалом, в іншому - патрубок для кріплення труби. Всередину вставляють ґрати піддону. Пічка підвішується на тросах. Пічка легко розбирається, циліндр в похідному положенні згортається у вузьку трубу. Вага печі - 1,5-2 вага труби завдовжки 1,3 м, зробленої з нержавіючої сталі, - 0,8 кг. В робочому положенні лист труби згорнуть уздовж довгої осі в похідному - уздовж короткою.
Схема підвіски обігрівальної печі показана на рис. 51. Чим нижче встановлена піч, тим краще вона обігріває. Тому у великих хустках без дна частіше застосовують підлогові печі на ніжках.
Рис. 51. Підвіска обігрівальної печі в наметі.
1. Трос, до якого підвішена пічка. 2. Кільце у торці коника.
Підлогові стоячі печі частіше мають форму прямокутного паралелепіпеда (рис. 52). Для обігріву шатрової намети досить печі розміром 190 х 240 х 300 мм, звареної з нержавіючої сталі товщиною 0,25-0,3 мм з колосником товщиною 0,5 мм (рис. 52 а). Сталева піч (без труби) важить 1,2-1,5 кг. Підлогову пічку доцільно використовувати не тільки для обігріву, але і для варіння їжі, що майже без збільшення габаритів і ваги значно зменшує необхідну кількість палива, що полегшує і скорочує роботи на біваку, створює кращі умови для відпочинку, дає можливість зупинятися на кордоні лісу або навіть за його межами.
Рис. 52. Підлогові стоячі печі для обігріву.

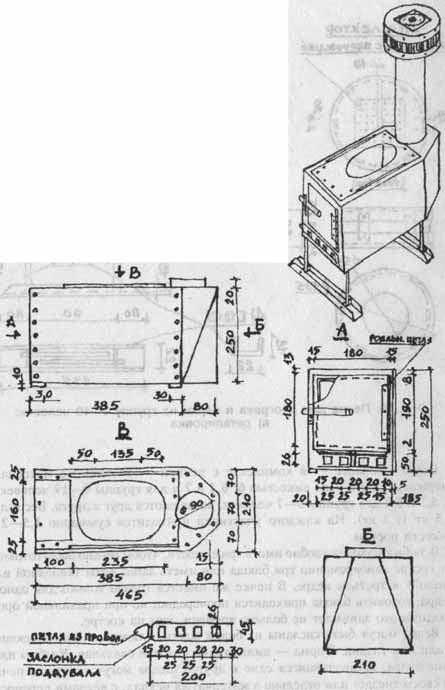

Для групи 6-10 осіб можна рекомендувати піч для обігріву і варіння (рис. 53) з нержавіючої сталі товщиною 0,25-0,3 мм розміром 210 х 250 х 385 (465) мм. Труба довжиною 1,3-1,5 м згортається з листа сталі шириною 40 см, товщиною 0,15 мм і фіксується кільцями.

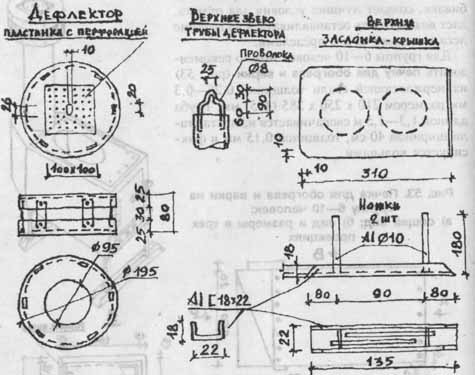

а) загальний вигляд; б) вид і розміри в трьох проекціях в) деталювання
Рис. 53. Піч для обігріву і варіння на групу 6-10 осіб
Відра овальні - в комплекті з піччю - з того ж матеріалу (нержавійка 0,3 мм), ємністю 6; 6,5 і 7 л для групи 9-19 людина і 5; 5,5 і 6 л для групи б-7 осіб, вставляються один в одного. Вага відер 1,5 кг (1,2 кг). На кожного учасника доводиться сумарно 1,5-2 л ємності посуду.
У будь-яких походах зручно мати три ємності, щоб можна було готувати на вогнищі одночасно три страви або мати запас води (холодної або теплої) у третьому відрі. В печі ж є гніздо тільки для одного відра, готувати страви доводиться по черзі, але при правильній організації це займає більше часу, ніж на багатті.
Відра можуть бути зроблені з білої жерсті, алюмінію, нержавіючої сталі або титану. Форма - циліндрична або овальна. Зручні плоскі відра, що вставляються одне в інше. Відра можуть "їхати" в печі (в своєму гнізді) або окремо у полотняних чохлах; з відрами переносять половинки (великі розливальні ложки), мочалки, скатертину з поліетилену або клейонки, пару кострових брезентових рукавиць. Один з варіантів складаний печі показаний на рис. 54. Піч може складатися тільки при дотриманні наступного умови: стінки 3 і 4 по ширині менше на 8-10 мм стінок 1 і 2. Торці 6 кріплять до стінки 1 за допомогою шарнірів, а до стінки 3 - пластинчастими пружинами 7. Стінки і шарніри з'єднують заклепками або точковим електрозварюванням. Скошені обідки 8 забезпечують прилягання корпусу до торців без зазору.

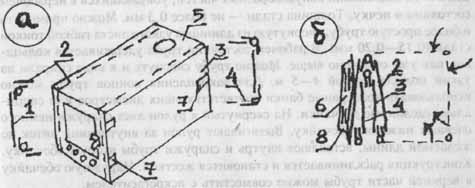

Рис. 54. Складна опалювальна піч:
а) загальний вигляд; б) пічка в складеному вигляді.

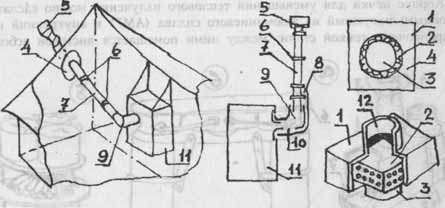

Труби похідних грубок можуть бути складовими, телескопічними і свертываемыми у довжину з листа (рис. 55). Складову трубу можна зробити з декількох конусоподібних частин, прибирається в неробочому стані в грубку. Товщина сталі - не більше 0,3 мм. Можна застосовувати і більш просту трубу, згорнуту з довгого вузького листа гнучкою тонкої сталі (0,15-0,20 мм). В робочому стані труба утримується кільцями, як уже зазначено вище. Можна трубу згорнути і вигляді спіралі з вузької смуги завдовжки 4-5 м. Для закріплення кінців труби можна використовувати консервні банки відповідних діаметрів або спеціально зроблені обичайки. На згорнутий в рулон лист зовні трохи одягають нижню обичайку. Витягають рулон за внутрішній виток до бажаної довжини, вставляють всередину і зовні труби другу обичайку. Конструкція расклинивается і стає жорсткою. Зовнішню обичайку у верхній частині труби можна поєднати з іскрогасником.
Для попередження пропалювання намети вилітають з труби іскрами пічку треба обладнати іскрогасником, одевающимся на верх труби, а також поперечною перегородкою в кінці топкового простору. Отвори в перегородці повинні перевищувати площу перерізу труби.
Конструкції іскрогасників можуть бути різними, від простого рефлектора з консервної банки з упорами, надевающегося на кінець труби, до більш складного іскрогасника-економайзера (рис. 55 с).
"Екологічні" кухня і таганок можуть бути використані в літніх походах. Вони дають можливість берегти природу: економити дрова і не залишати після себе лисин вогнищ.

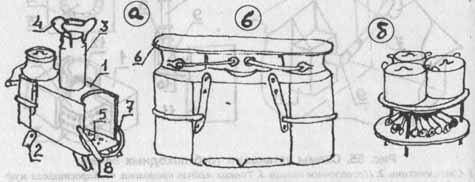

Похідна кухня (рис. 56 а) складається з корпуса 1 зі складними ніжками 2, труби 3 діаметром близько 70 мм., підставки 4 для сковороди піддону 5, кришки 6 і двох алюмінієвих бідонів, утримуваних металевими стрічками 7 з ручками-замками 8.
Рис. 56. "Екологічна" кухня (а, в) і таганок (б).
Корпус пічки для зменшення теплового випромінювання можна зробити подвійним: зовнішній з алюмінієвого сплаву (АМГ) і внутрішній з жароміцної тонкої сталі; між ними поміщається листовий азбест товщиною близько 3 мм Підставку для сковорідки можна зробити з дроту товщиною 3 мм, піддон - з листової сталі з отворами або з металевої сітки.
Піч розпалюють при одному знятому бідоні. Під час приготування їжі дрова (сухі гілки, тріски, шишки, кора) підкладають через трубу. Шість літрів води нагріваються до кипіння за 12-14 хвилин. Нагрівання бідона виходить "однобоким", але каша не пригорає. Вага кухні - близько 3 кг.
Таганок (рис. 56 б) складається з круглого металевого піддону з бортиком, трьох стійок з дроту 5-6 мм і решітки для установки посуду. Форма таганка визначається величиною та кількістю одночасно встановлюються каструль. Піддон роблять більше решітки, щоб вогонь охоплював каструлі з боків, а вугілля не падали на землю. На піддон, щоб він не прогорів, перед розпалюванням бажано насипати землю або пісок.
"Екологічна" складна піч призначена також для літніх походів (рис. 57). Стінки і дно корпусу з'єднані між собою шарнірно, що дозволяє скласти їх і переносити в футлярі, що використовується в якості труби.

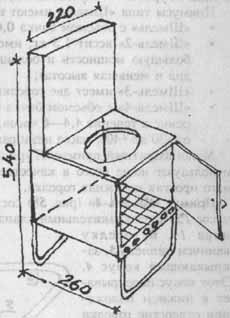

Рис. 57. "Екологічна" складна пічка.
Розміри печі визначаються габаритами посуду. Розміри на малюнку розраховані на казанок ємністю 2,5 л. За 10-15 хвилин можна закип'ятити 2 л води, використовуючи в якості палива сухі гілки, тріски, хмиз, шишки і т.п.
