Загальні вимоги до будь-яких наметів - це невелика вага, водостійкість, хороша теплоізоляція, вітростійкість, швидкість установки і розбирання, комфортність, міцність, зручність перенесення в рюкзаку, захищеність від проникнення гнусу.
Промисловість не задовольняє різноманітного попиту туристів і альпіністів на намети, тому більшість конструкцій - саморобні.
Для виготовлення намети насамперед потрібно скласти технічне завдання, визначити мету се майбутнього використання. Конструкції наметів різні - від найпростішої, полегшеною, для неважких подорожей, до складних каркасних.
Розмір підлоги намети визначається площею, необхідною одній людині. Прийнятним компромісом між комфортністю і вагою намети можна вважати розмір підлоги на одну людину приблизно 45-50 х 200 див. Оптимальний варіант розміру підлоги трьох-чотиримісній намети - 135-150 х 200 см та 180-200 х 200 див. В багатомісному наметі легше розмістити при необхідності ще однієї людини.
Висота намету визначає її комфортність і парусність. Чим вище намет, тим краще її комфортність, але більше парусність. При висоті 90 см в наметі можна лише сидіти, при 130 див. - стояти на колінах, при 160 див. - стояти зігнувшись. Компромісною є висота під коником 140-150 див.
Вага намету в розрахунку на одну людину - дуже важливий параметр. Застосування капронових тканин з вагою не більше 150 г/м2 і високою міцністю дає можливість отримати вага менше 1 кг в розрахунку на одну людину для безкаркасних наметів.
Для зимових та гірських походів часто застосовують подвійні намети із зазором 3-5 см між стінками. Вони, природно, тепліше одинарних, але не менш ніж в 1,5 рази важче, навіть якщо внутрішня намет виготовляється з більш тонкої і легкої тканини.
Намети можна класифікувати:
- за часом року - на зимові та літні;
- за умовами подорожі - для лісової зони (тайги), для відкритих просторів (тундра, степ) і для гір;
- по опорній системі - безкаркасні, що встановлюються на двох стійках і бічних розтяжках; встановлюються на одній центральній опорі і розтяжках; полукаркасные, в яких форма перцевого перерізу визначається жорсткими елементами, а поздовжнього - за рахунок торцевих розтяжок; каркасні, в яких вся конфігурація намети забезпечується натягом на каркас;
- по теплоізоляції - одинарні і подвійні;
- за геометричною формою склепіння - двосхилі, трьох-, чотирьох-, шестискатные, шатрові (у тому числі "чум"), арочні (типу "ангар"), багатогранні (вісім, десять граней).
Основним типом намети в походах вихідного дня, як і в піших і водних походах, можна вважати двосхилі намети у формі "будиночка". Матеріалом для них служить плащ-наметове брезент, прогумований перкаль (підлога і дах з водовідштовхувальної тканини), каландрировані капрон. Розмір підлоги - 1,3-1,5 х 1,8-2 м. Наявні у продажу намети такого типу важать 4-5 кг, так як зроблені переважно з важких (і до того ж не водовідштовхувальних) тканин. Значно легшою буде намет з парашутного капрону в комплекті з поліетиленової накидкою.
Найбільш прості вимоги до літніх наметів для лісової зони. Ліс сам захищає від вітру і сонця, в ньому менше перепад добових температур, майже завжди можливо розтягнути намет між деревами. В лісі і тайзі влітку сховатися від негоди можна під шматком тканини або плівки - тентом, а від гнусу захиститися марлевим пологом.
Взимку намети в лісовій зоні добре утеплити другим внутрішнім шаром, в них можуть бути встановлені печі для обігріву і варіння.
Намети для подорожей по степу і тундрі повинні протистояти сильним вітрам, захищати від дощу, тепла, сонця та холоду. Взимку у безлісих районах частіше доводиться готувати їжу на примусах.
Намети для гірських подорожей повинні забезпечувати захист від дощу, снігу, вітру і холоду, зручність установки в негоду, можливість приготування їжі в непогожу погоду. В горах до того ж часом важко добре розтягнути намет із-за малої площі для установки нерівностей.
Деякі якості наметів (вітростійкість і обитаемость, питома витрата матеріалу, зручність установки та ін) залежать від їх форми. Огляд загального виду наметів, в основному саморобних, найбільш поширених у наших туристів, представлений на рис. 20.

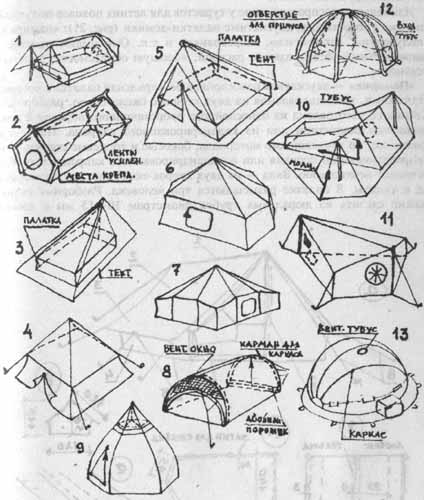

Рис. 20. Загальний вигляд ряду наметів, поширених серед туристів колишнього Союзу.
1. Двосхилий. 2. "Памирка". 3. Трисхилий. 4. Чотирисхилий. 5. Пятискатная. 6. -Семигранная шатровий. 7. Восьмигранний намет з квадратною основою. 8. "Фургонная". 9. "Юрта" з зонтичним каркасом. 10. Разноскатная. 11. Двомісна косушка. 12. "Арктика". 13. "Кабріолет".
До найбільш простим наметів-укриття можна віднести бівачний мішок, або намет-мішок (намет Здарского), що забезпечує укриття, відпочинок або ночівля в сидячому або лежачому положенні. Виготовляється така палатка з легкої водонепроникної тканини (наприклад, прогумованого капрону). На глухому кінці мішка робиться вентиляційний клапан. Розміри мішка приблизно 160 х 200 см, вага - до 1,5 кг. В суху погоду в мішок влазять ногами вперед, залишаючи голову відкритою. У непогожу погоду мішок надягають на голову так, щоб клапан знаходився проти особи. Для утеплення можна всередину мішка покласти теплоізолюючий чохол.
Найбільшого поширення у туристів для літніх походів отримали, як вже згадувалося, двосхилі намети-будиночки (рис. 21): "памирки", "полудатки", "мисливські", "сріблянки" і т.п. Вони мають простий і раціональний "безвідходний" розкрій, хорошу обитаемость, прості в установці.

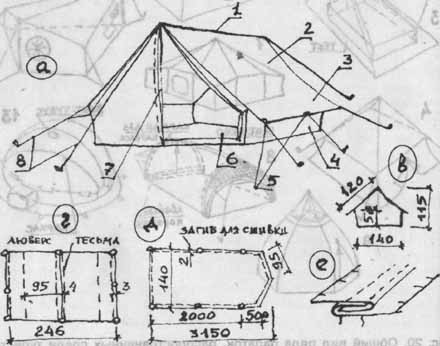

"Памирка" - двосхилий одношарова безкаркасні намет з вісьмома відтяжками, що встановлюється на двох стійках (бажано, розбірних). Дах се виготовлена з одношарового прогумованого перкаль з алюмінієвим покриттям або з каландрированного капрону. Підлога - з такого ж, але двошарового матеріалу, бокові та торцеві стінки - з непрорезиненного перкалі або некаландрированного капрону, що забезпечує вентиляцію. Вхід - з двох дверок-полотнищ, застегиваемых на клеванты. У наметі розміщуються три людини. Розбірні стійки можна зробити з дюралевих трубок діаметром 10-15 мм і довжиною 40-50 див. Кілочки можуть бути зроблені з легких дюралевих куточків, пластмаси, дротяних штирів.
Намет призначений в основному для літніх походів, для зимових та гірських походів вона недостатньо тепла, не має герметичного входу на внутрішній стороні даху збирається конденсат. При снігопаді скати провисають під вагою снігу, зменшуючи внутрішнє простір намети.
Менш відомі односхилі намети. Кроїти їх так само просто, в лісі вони дуже зручні, але гірше протистоять вітрам.
Проста односхила намет з прямокутним підставою може бути виготовлена з різних матеріалів (рис. 22).
Один з варіантів: скат із звичайного, а стінки з каландрированного капрону. Для міцності скат прошивають по периметру і діагоналях капроновою стрічкою. Для захисту від дощу використовують поліетиленовий тент з таким розрахунком, щоб перед входом утворився тамбур для речей. Якщо зробити скат також з каландрированного капрону, то можна обійтися без тенту. Вхід має застібку - "реп'яхову" або на блискавці.
На 6 людина рекомендуються розміри підлоги 2 х 3 м, висота передньої стінки 1,2 м. а задній 0,5-0,6 м. Загальна вага намету - близько 2,6 кг (намет - 1,2 кг, стійки і кілочки - 0,5 кг, тент - 0,9 кг).
Трисхилий намет
Для даху і дна використовують водонепроникну тканину, а для передньої стінки - капронову сітку 1 (рис. 23). У півметра від неї пришивають полог з двох перекривають один одного половинок (парашутний капрон, ситець), другі тасьмами можуть подвязываться до стінок намету, регулюючи доступсвежего повітря. У холодну пору полог опускається. Каркас збирається всередині намету і складається з вертикальної стійки, конька і Л-образної задньої стійки. Передню стопку можна також зробити Л-образної. Для збірного каркаса підійдуть дюралеві трубки 10-16 х 1 мм довжиною до 60 див Всього необхідно 10 трубок. До дна намету пришивають капронові петлі, в які вставляють кілочки. Тент не потрібен.
Сплять в наметі обличчям до входу. Дані розміри наведені для розміщення трьох-чотирьох чоловік. Вага Намету близько 4 кг.
Одинарні намети мають один істотний недолік: при непромокальних скатах торцеві і бічні стінки намету, навіть якщо вони зроблені з повітропроникного матеріалу, пітніють. На внутрішніх щодо холодних поверхнях схилів утворюється конденсат, що випадає з вологого теплого повітря. Чим більше перепад температур зовнішнього і внутрішнього повітря, тим більше утворюється конденсат. Тому в одинарних наметах бажано по можливості тримати відкритими стулки дверей.
Повітряна прошарок подвійний намету (мал. 24 а), в першу чергу на даху, дасть ефект теплоізоляції, внаслідок чого на внутрішній її поверхні вже не виявляється такого перепаду температури, як одинарної наметі. Ефект провітрювання самої цієї повітряного прошарку створюється використанням руху повітря - слабкого вітру (рис. 24 б) або природною конвекцією з поступовим випуском верхній нагрілася частини цього повітря (рис. 24 в).

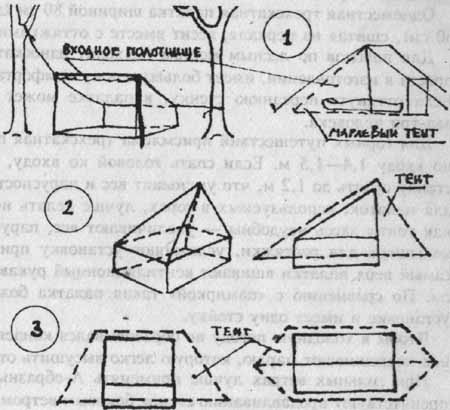

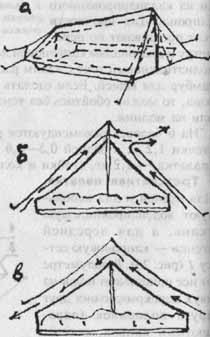

Рис. 24. Схеми провітрювання двошарових наметів або наметів з тентом
Тому найбільш досконалі намети роблять подвійними. Зовнішня намет шиється з водонепроникної тканини, внутрішня - з легкої тканини.
Якщо дах намету промокає, то додатково необхідний тент - переважно з легкого некаландрированного капрону або з поліетиленової плівки, який краще натягувати так, щоб між ним і дахом намети був зазор для кращого провітрювання. Тент повинен перекривати всю намет з запасом. Міцність тенту піддається випробуванню при вітрі.
Намет з капронових тканин потрібно шити капроновими нитками, розтяжки треба пришивати до підсилювальним капроновим стрічок арматури. Деталі наметів з капрону треба оплавляти по контуру, щоб крайові шви не розповзалися.
У районах з теплим сухим кліматом великий тент 3 х 2,5 м або 4 х 3 м може стати укриттям для шести осіб. При цьому можна обійтися і без намету (мал. 5). Тент, як і намет, повинен мати 8 відтяжок. Місця кріплення відтяжок посилюються. Тент може бути, як і намет, двосхилий і односхилий (з нахилом в один бік) при висоті верхнього краю до 2 м.
Однак намети-будиночки при всій їх простоті і невеликій вазі незручні восени або взимку при низьких температурах. У цю пору краще підходять великі намети іншого типу на 9-12 людина, де може поміститися вся група.
У таблиці, наведеній нижче, порівнюються одно-, дво-, трьох - і чотирьохскатні намету (мал. 25).
Рис. 25. Схеми одно-, двох-, трьох - м чотирисхилі наметів.
Пірамідальні трехскатные намети легше односхилих і двосхилих, вимагають менше матеріалу, краще протистоять вітрам, простіше в установці, але складніше у виготовленні.
Місткість намети при однаковій довжині (зазвичай 2 м) визначається її шириною. Для нормального відпочинку ширина підлоги, що припадає на одну людину повинна становити близько 50 див. Витрата тканини і пов'язані з цим вартість і вагу намету, природно, залежать від се розмірів і конструкції.
Намет з тентом з добре підібраного матеріалу лише трохи важче, але зате більш надійно захищає від дощу, холоду, сонця. Тент можна використовувати і окремо, без намету.
Іноді, в негоду, в наметі доводиться проводити значний час. Тому важливо, щоб в ній можна було сидіти (зона комфорту повинна мати висоту не менше 85-90 см).
Для захисту від гнусу та поліпшення вентиляції на вхід навішують полог з марлі або частого тюлю.
Для тентів використовують також поліетиленову плівку (50-100 г/м2),
Трехскатные намети найбільш економні по витраті тканини: на двох-чотиримісний намет потрібно в середньому на 2 м2 тканини менше, ніж на двосхилий (а з урахуванням тенту - на 5 м2); вага виходить відповідно на 10-20 % менше. Зону комфорту в трехскатной наметі можна збільшити, додавши 10-20 см по висоті.
Одномісна трисхилий намет шириною 80 см (задня стінка 50 - 60 см), зшита з перкалі, важить разом з відтяжками 0,6-0,8 кг.
Для походів по лісових місцях підходить односхила намет. Вона проста у виготовленні, має велику зону комфорту і площа входу. Якщо відтягнути передню стінку, в наметі може розміститися ще два-три людини.
Для гірських подорожей прийнятна трисхилий намет з шириною входу 1,4-1,5 м. Якщо спати головою до входу, то можна задню стінку звузити до 1,2 м, що зменшить вагу і парусність намети. Дах для наметів, використовуваних в горах, краще робити непромокаючої, так як тенти тут незручні - збільшують вагу, парусність, кількість кілочків для розтяжки, ускладнюють встановлення при сильному вітрі. У самий верх намету вшивають вентиляційний рукав діаметром 10-15 см порівняно з "памиркой" така намет більш легка, простіше в установці і має одну стійку.
Щоб у холодну погоду не утворювався конденсат на даху, під неї підвішують марлю, яку легко висушити окремо від намету.
При сильних вітрах краще застосовувати Л-образныс стійки, які перешкоджають продавлювання стінок боковим вітром, роблять більш вільним вхід.
Трисхилий намет з тентом можна віддати перевагу для відкритих просторів (тундри, степи). Тент при цьому треба опускати до землі і закривати спереду і ззаду.
Двосхилий тент до землі зручний для односхилих і двосхилих наметів. Однак при цьому збільшується парусність, вага, час установки, кількість кріплять кілочків.
В таблиці 1 нижче вагові дані наведені для плащової тканини: щільний перкаль важить вдвічі менше, капрон - вчетверо. Наметове полотно і прогумований дубльований перкаль важать на 30 % більше плащової тканини, а каландрировані капрон (різної щільності) не перевищує се по вазі. (У знаменнику таблиці наведено витрата тканини з урахуванням тенту).
Таблиця 1
Характеристики деяких видів наметів для літніх і гірських походів (за А.Коробкову)
Вид намету
Місткість
Ширина
Висота
Площу підлоги
Витрата тканини
Питома витрата
тканини на кв. м підлоги
Вага
Вага на
людини
Площа входу
Зона комфорту
без тенту
з тентом
чол.
м.
м.
кв.м.
кв.м.
кв.м.
кв.м.
кг.
кг.
кв.м.
м. х м.
Односхила
2
1,3
1,3
2,6
11,4
17,4
4,3/6,7
2,3
1,15
2,6
0,5х2
4
2
-
4,0
17,4
24,4
4,4/6,1
3,5
0,88
-
1,1х2
Двосхилий
1
0,6
0,7
1,2
5,6
-
4,2
1.0
1,0
0,27
-
1
0,8
1,0
1,6
7,5
-
4,6
1,5
1,5
0,5
-
1-2
1,0
1,0
2,0
8,5
14,5
4,2/7,3
1,7
1,7
0,65
-
2
1,3
1,3
2,6
10,5
16,5
4,0/6,4
2,1
1,0
0,96
0,4х2
3
1,5
1,5
3,0
13,0
19,5
4,3/6,5
2,6
0,88
1,5
0,7х2
4
2,0
1,8
4,0
17,2
25,2
4,3/6,3
3,5
0,86
2,3
1х2
Трисхилий
1
0,6
0,7
1,2
4,4
-
3,7
0,9
0,9
0,27
-
1
0,8
1,0
1,6
6,2
-
3,9
1,25
1,25
0,5
-
1-2
1,0
1,0
2,0
7,0
10,5
3,5/5,3
1,4
1,4
0,65
-
2
1,3
1,3
2,6
8,7
13,7
3,3/5,3
1,75
0,88
0,96
0,1х0,9
3
1,5
1,5
3,0
11,5
17,0
3,8/5,6
2,3
0,75
1,5
0,7х1,0
4
2,0
1,8
4,0
15,0
21,5
3,7/5,4
3,0
0,75
2,3
1х1,2
Чотирьохскатний
4
2.0
1,8
4,0
14,4
-
3,6
2,9
0,72
-
1х1
Добре зберігає тепло двошарова намет. Зовнішня намет кріпиться до внутрішньої за допомогою зав'язок чи гумок з гачками. Зазор між зовнішньою і внутрішньою наметами 50-80 мм, що забезпечує повітряну теплоізоляційний прошарок. Обидві намети можна використовувати окремо.
Намети прошиваються капроновими стрічками посилення по діагоналі скатів. Петлі розтяжок кріплять до кутів і центрам скатів, статі, ковзанів-даху. Два тубусных входу дозволяють ставити намети впритул вхід до входу або з тамбуром. Тамбур кріплять за допомогою пришитих через 15-20 см до намету гудзиків. Глибина тамбура 1-1,5 м. Стінки - з запасом на подвороты (20-30 см), які притискають речами. Скати зовнішньої намети краще зробити з каландрированного капрону (можна з сріблянки або болоньї), стінки і торці - з щільного капрону. Внутрішній намет шиють з більш легкого (парашутного) капрону або перкаль.
Вага укомплектованої намети (з тамбурами, розбірними стійками, поліетиленом під намет і тентом над дахом) близько 4 кг.
Намет "Тайга". Призначена для походів в лісистих районах (рис. 26). Від традиційних "будиночків" вона відрізняється асиметричністю скатів - коньок даху зміщений до однієї сторони. Це підвищує комфортність намети: сидіти можна більш високої частини, розмістити там піч, дрова. Вся площа під пологим схилом - спальня.

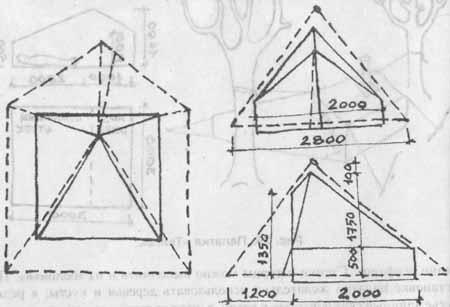

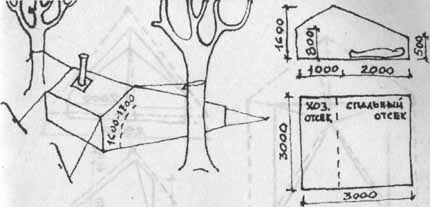

Рис. 26. Намет "Тайга".
Провисання скатів, особливо при сильних снігопадах, можна зменшити з допомогою додаткових відтяжок, пришитих до центрів скатів. Вхід роблять у вигляді тубуса або на застібці-блискавці. "Блискавку" застібають зверху вниз. З внутрішнього боку по всій довжині "блискавці" пришивають матерчату смужку, яка дещо зменшує проникнення холодного повітря.
Отвір труби обшивають склотканиною або вставляють пластину міцної фольги. Шви, особливо по лініях максимального натягу, добре прошити капроновою стрічкою (стропою).
Намет можна виготовити з тонкого брезенту, наметової тканини або тканини "сафарі". Стінки і торці можна виконати і з "болоньї". При установці намету бажано використовувати дерева і кущі, рідколісся довгий скат звертати до вітру, а низьку стінку захистити сніговим валом або сніговими цеглою. Під коником всередині намету можна натягнути шнур і сушити на ньому одяг, шкарпетки, взуття.
Розміри, зазначені на схемі, забезпечують зручне розміщення шести осіб.
Намет "Таймырка". Намети для відкритих просторів, особливо у північних тундрових районах, повинні задовольняти багатьом складним і суперечливим вимогам.
Під час полярного дня, коли сонце не заходить цілу добу, температура досягає іноді 25-30", мало знижуючись "вночі". Відсутність рослинності не дає можливості захистити намет від сонця і сильних вітрів. Вітри прагнуть запалити намет, а через грунту се не скрізь можна міцно закріпити, тому потрібно домагатися малої парусності намети.
Недолік палива в тундрі змушує застосовувати примуси, розпалюючи і використовуючи їх у негоду в наметі. Отже, форма і габарити намети повинні забезпечувати її достатню комфортність.
Пропонована конструкція (рис. 27) складається з міцного, але легкого тенту і намети з легкого повітропроникного матеріалу (перкаль, полотна, ситцю). Змінюючи зазори між тентом і наметом, можна створити потрібну теплоізоляцію і захиститися від сонця і вітру.
Рис. 27. Намет "Таймырка".
Найменшою парусністю мають шатрові намети, однак при малій висоті бічної стінки важко забезпечити водонепроникність входу і гарну вентиляцію в спеку. Тому тут більше підходить намет з однією стійкою, зміщеною до виходу. Тент похило спускається до землі з боку входу і захищає його від вітру. Між тентом і входом намети - тамбуром - можна в негоду помістити кухню, між стінками і тентом - мокрий одяг, продукти і т.п.
У наметі бажано мати непромокальний вхід з порогом, оскільки в тундрі часто доводиться розбивати табір на сіром місці. Під намет можна постелити поліетиленову плівку.
Вхід намети застібається на блискавці або на "реп'ях". Регулюючи довжину відтяжок тенту, змінюють зазор між ним і наметом. У вітряну холодну погоду тент опускають до землі.
Для 4-6 чоловік розміри підлоги - 1,6-2,1 х 1,8-2 м, Висота стінок - не менше 30-35 см (інакше погіршується комфортність) і не більше 45-50 см (інакше збільшується парусність). Висота центральної стійки 1,35-1,8 м При більшій висоті збільшується парусність, витрата матеріалу, але зростає комфортність, поліпшується вентиляція.
Найбільш раціональні розміри намету на 4-6 осіб: довжина і ширина 2 м, висота-1,75 м; вага намету з перкалі 1,4 кг, парашутного капрону 0,7-0,8 кг, вага тенту з каландрированного капрону, сріблянки 1,1-1,5 кг.
До зимових наметів пред'являють додаткові вимоги. Вони повинні вміщати всю групу, мати підвищену міцність, вітростійкість, мати можливість встановлення печей і примусів.
Розрізняють наступні основні конструкції наметів для зимових походів: безкаркасні на центральній опорі, полукаркасные і каркасні (рис. 28).
Рис. 28. Конструкції зимових наметів:
а) безкаркасні на центральній опорі; б) каркасні; в) полукаркасные "грибки".
1. "Чум". 2. "Шатро". 3. "Ленінградська". 4. "Арктика". 5. "Ангар".
До першої групи відносяться всі "м'які" намети, намети типу "чум" і численні намети. Це в основному легкі намети. Їх встановлюють часто з використанням лиж і лижних палиць.
Друга група пов'язана з використанням центральної опори; і зонтичного верху-грибка. Надіте на цей грибок полотнище кріплять без фіксації граней жорсткими елементами.
Третя група використовує різні каркаси, створюючи близьку до півсфері форму і забезпечуючи при наявності додаткових відтяжок наземну стійкість до будь-якого вітру. Відсутність центральної опори сприяє зручності розміщення. Недоліки таких наметів - велика маса каркаса (до 1,5 кг), складність виготовлення, необхідність (у деяких конструкціях) надягати оболонку на каркас зверху, що буває важко зробити на сильному вітрі. “ Каркасні намети більш міцні і стійкі, дозволяють краще використати обсяг за рахунок циліндричного або сферичного склепіння. Для каркаса найкраще підходять трубки з легких алюмінієвих сплавів.
В простих походах можна використовувати чотиригранні брезентові намети або зшиті з торців дві "памирки" з тубусным входом.
Отвори для димової труби обрамляють вставкою з асботкани або склотканини.
Наведемо кілька саморобних конструкцій наметів, перевірених в експлуатації.
Шатровий намет-восьмиклинка для групи 9-12 людина, маючи діаметр 3,5-4 м, висоту вертикальних стінок до шатрової частини 0,7 м, висоту біля вершини 1,8-2 м, важить 6 кг, якщо зроблена з плащ-наметового брезенту. Зшита із щільного капрону, така намет важить 3-4 кг. Шатровий намет може застосовуватися клеєних та безлісих районах - вона вітростійка. Для міцності ребра такий намети підсилюють вшитими капроновими шнурками або стопами. У зимових походах для утеплення та зменшення обмерзання можна використовувати тент, але краще зробити двошаровий намет - тоді тент виходить як би всередині неї.

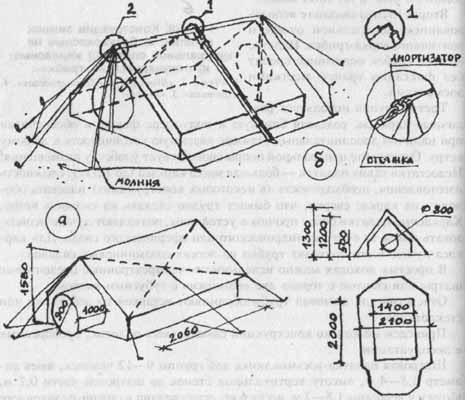

"Висотні" двосхилі і двошарові намети. Перша конструкція, розрахована на 4 чоловік (рис. 29). Може використовуватися з центральними або в полукаркасном варіанті з Л-образними трубчастими дюралевими стійками, що вставляються в краї полотнищ даху. Це забезпечує жорсткість поперечного перерізу. Дах зовнішньої намети - з каландрированного капрону; стінки, підлога і внутрішній намет - з тонкого парашутного капрону (наприклад, з гальмівного парашута). Для збільшення міцності на скати перехресно нашита капронова стрічка.
У центрах скатів на перетинах стрічки роблять додаткові механізми, що перешкоджають їх провисання під вагою снігу.
Намет має вхід у вигляді затягивающегося рукава.
Розміри наметів: зовнішньої - пол - 210 х 160 см, висота - 160 см, внутрішній - пол - 200 х 150 см, висота - 150 см; загальна вага _ 3 кг
Друга конструкція аналогічної двосхилим вітростійкою намети на 3-4 чоловік для гірських подорожей наведена на рис. 29 б.
Внутрішній намет виготовлений з тонкого парашутного капрону підлога - з декорелана. Тент також з декорелана і повністю накриває внутрішній намет, утворюючи біля входу два тамбура.
Внутрішній намет приєднується до колечка, пришитим до тенту капроновими стрічками, які відходять від точок її кріплення.
Намет і тент переносяться в зборі. Відтяжки з'єднуються з петлями, пришитими до тенту, з допомогою амортизаторів, що істотно підвищує стійкість намети при сильному вітрі. Л-образна середня стінка усуває провисання конька і бічних скатів тенту.
Переваги двосхилих наметів: простота розкрою тканини і виготовлення каркаса, комфортні умови всередині.
Недоліки: велика кількість відтяжок і їх ослаблення при тривалій стоянці.
Шестигранна шатровий намет (рис. 30) без підлоги. Розрахована для наведених розмірів на 6 осіб. Є місце для грубки (примусів) і речей.

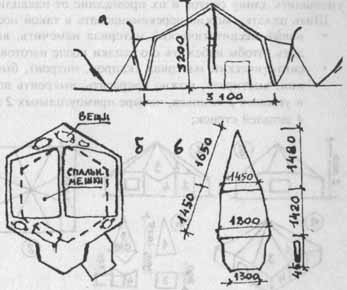

Рис. 30. Шестигранна шатровий намет:
а) загальний вигляд; б) вигляд зверху, розміщення в наметі; в) розкрій клинів.
Семигранная шатровий намет (рис. 31) розрахована для даних розмірів на 6 осіб. За рахунок кутів по боках кілька збільшується площа. Вітростійкість посилюється при установці чотиригранної боком до вітру.

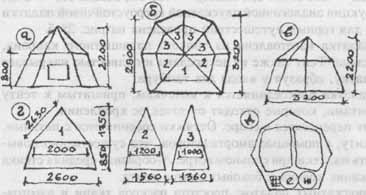

Рис. 31. Семигранная шатровий намет:
а) загальний вигляд; б) вигляд зверху; в) вид збоку; г) розкрій клинів; д) варіант для розміщення шести осіб; е) місце для грубки і примусів; ж) місце для речей.
Восьмигранний намет на квадратному підставі (рис. 32). Відрізняється від інших шатрових наметів сполученням багатогранного верху з квадратним (можливо і з прямокутним) підставою. Така форма підлоги забезпечує велику корисну площу порівняно з круглим підлогою. Це дозволяє більш зручно розміститися в наметі. Стінки можна зробити вертикальними або похилими до 15°. Це дозволяє дещо зменшити довжину схилів та їх провисання накопичується від снігу.

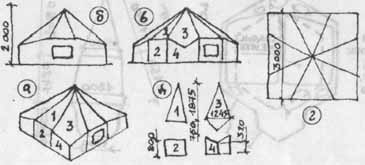

Рис. 32. Восьмигранний намет на квадратному підставі:
а) загальний вигляд; б) вигляд з боку входу; в) вигляд з кута; г) вигляд зверху; д) розкрій скатів (1, 3) і стінок (2, 4).
Шити намет можна порекомендувати у такій послідовності:
- новий несинтетический матеріал намочити, висушити і пропрасувати, щоб уникнути його усадки після виготовлення намету;
- синтетичний матеріал (капрон, нітрон), колишній у вживанні, випрати, можна пофарбувати, викроїти по чотири середніх 1 і кутових 3 клинів, чотири прямокутних 2 і вісім фігурних 4 деталей стінок;
- викроїти і пришити тубус до однієї з середніх стінок;
- до кутового схилу, який буде ліворуч від входу, пришити вентиляційний тубус і отвір для пічної труби з накладкою з жароміцної тканини;
- зшити клини і стінки;
- тимчасово зшити полотнища між собою простими нитками, починаючи від точки "ж", до вершини і підлозі;
- пришити тимчасові петлі і відтяжки;
- встановити намет; зазначити місця провисань і складок, після чого заново прошити ці місця;
- знову встановити намет і переконатися, що всі тканини натягаються без зморшок, складок і провисань;
- зшити межі капроновими нитками білизняним швом і вивернути намет, щоб всі шви опинилися всередині;
- пришити зсередини конус для посилення центральної опори, петлі і відтяжки;
- скроїти і пришити дно намету, якщо вирішено мати намет з дном; якщо намет проектується без дна, деталі стінок (2 і 4) роблять на 20 см довший (100 див. замість 80 див.).
У наметі можуть з зручностями розміститися 6 чоловік. Вітростійкість намети можна забезпечити з допомогою вітрозахисною стінки зі снігових блоків.
Десятигранная шатровий намет "Зима" (рис. 33). Це промислова намет, призначена для зимових походів (Солнєчногорський механічний завод). Підвищене число граней наближає у плані форму намети до кола, що у поєднанні зі стіною зі сніжних цеглин дає можливість протистояти сильному вітрі. Майже вертикальні стінки дозволяють розміщуватися майже впритул до них, висота дозволяє в наметі стояти.
Рис. 33. Десятигранная шатровий намет "Зима":
а) загальний вигляд; б) вигляд зверху; в) розкрій клинів; г) варіант розміщення групи в двох-четырехспальмых мішках.
Встановити цю палатку можна на двох пов'язаних лижах в якості центральної стійки. Кріпити відтяжки можна також на 10 лижах і стількох же палицях для фіксації граней. Вхід в намет тубусний (отвір з рукавом). Для захисту від інею, який може утворитися на внутрішній стороні намети, на 2/3 площі скаток навішано другий шар матеріалу.
Намет можна зшити самостійно за наведеними кресленнями, зробити її більш компактною, але розраховану, як і промислова, на розміщення 8-10 осіб. Намет випускається з підлогою, важить вона 6 кг.
Шестискатные намети для гірських маршрутів. Пропоновані конструкції дають можливість при мінімальних затратах матеріалу і вазі збільшити зону комфорту та підвищити вітростійкість.
Перший варіант "будиночка-шатра" розрахований на двох осіб (рис. 34 а). Форма дна дещо звужена до ніг (сплять головами до виходу), а задня стінка нижче передньої.

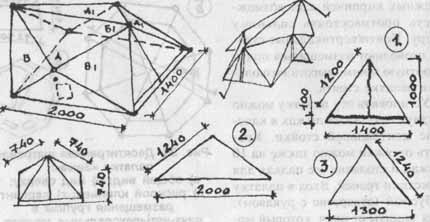

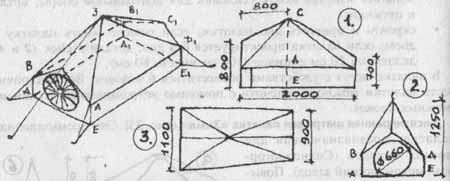

Рис. 34. Шестискатные намети для гірських маршрутів:
зверху - а) будиночок-намет - 1. Вид збоку. 2) Вид зі входу. 3. Вид зверху;
знизу - б) десятигранник - 1. Передня стінка з застібками-блискавками. 2) Бічні скати (А,А1), бічні стінки (В,В1). 3. Бічні клини (В,В1,Д,Д1).
Намет встановлюють на Л-образну розбірну стійку, яка знаходиться всередині намету по контуру АВЗДЕ. Бічні стійки постійно знаходяться в спеціальних кишенях. Кінці стійок можуть виступати декілька нижче підлоги, щоб, втыкаясь в землю, фіксувати його. Вага такої намети з парашутного капрону не перевищує 1 кг. Якщо скати зробити з каландрированного капрону, вага збільшиться до 1,5 кг.
Шестискатную намет за другим варіантом (рис. 34 б) встановлюють на чотирьох стійках. У горах в якості бічних стійок придатні льодоруби а в зимових умовах - лижні палиці або видовжені альпенштоки.
Викрійки наведено без припусків на шви. Перед розкриємо клинів корисно з косим лініях попередньо пришити капронові стрічки, які не дадуть розтягуватися матеріалу і збільшать міцність намети.
Для скатів і бічних стінок викроюють вісім трикутників двох розмірів. До бічних стінок можна пришити зсередини кишені.
Послідовність пошиття: зшити клини А і А1, до клину А пришити клини В і В1, до клину А1-Д і Д1; пришити бічні клини Б і Б1, кінцеві і бічні петлі для відтяжок, передню і задню стінки, після чого пришити підлогу і нижні петлі.

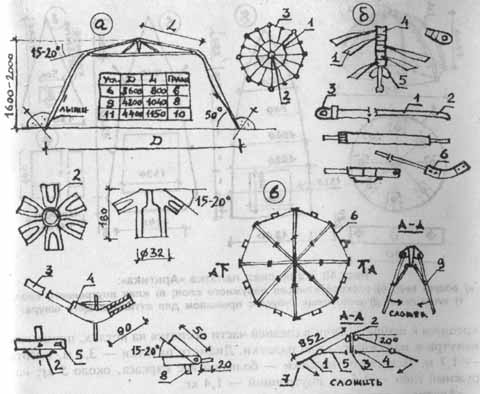

Десятигранная намет на центральній опорі (саморобний варіант намети "Зима") може бути виготовлена як шатровий або, що простіше, як конусна. Відмінність полягає в тому, що у шатрової намети грань перегинається. Конусну намет простіше виготовити, з се граней сніг скочується легше. Негативною рисою є деяка втрата корисної площі з-за відносно гострого кута між схилом і дном.

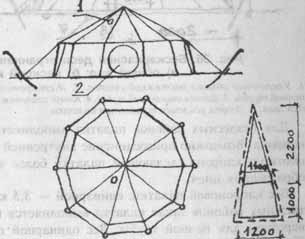

Шатровий варіант (рис. 35) намету збільшує корисну площу за рахунок майже вертикальних стінок і створює тим самим деякі зручності: можна сидіти впритул у стінок, що вивільняє центр. При установці намету доводиться фіксувати межі шляхом відповідного нахилу відтяжок або застосовуючи лижні палиці.
Вхід виконують у вигляді тубуса діаметром 80-90см, затягивающегося капроновим шнуром, вгорі - вентиляційний тубус діаметром 15 см. Дно - з тонкої парашутної тканини, дозволяє не спотворювати периметр при установці. Висота намету - 2 м, витрата щільного капрону - 21-22 м2, загальна вага намету - 3,6 кг. Для уникнення обмерзання намети зсередини або утворення інею бажано під скатами намети прикріпити конус з тонкого парашутного капрону.
Безкаркасні десятигранная намет "Чум" за зовнішнім виглядом напоминаст чум або ярангу (рис. 36). Намет проста у виготовленні, якби хорошу вітростійкість, швидко встановлюється. Сніг майже не осідає на се скатах. Крім стрічки посилення периметру намети для безлісого тундрового варіанти намети, такі ж стрічки підсилення, до яких можуть бути прикріплені петлі для додаткових відтяжок, можна зробити на висоті 50 см і 120 див. При застосуванні додаткових відтяжок збільшується обсяг намети, її міцність і вітростійкість. Вхід в намет виконаний у вигляді рукава-тубуса. Висота намету - 2 м, діаметр - 4 м, трикутник клина має розмір 125 см біля основи і 275 см по висоті; клинів - 10.

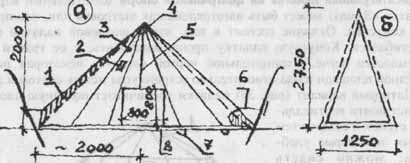

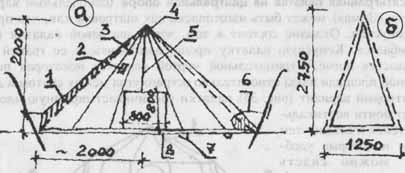

Рис. 36. Безкаркасні десятигранная намет "Чум":
а) загальний вигляд; 6) розкрій клина.
1. Збільшення обсягу розтяжкою скатів. 2. Жароміцний матеріал з отвором для пічної труби. 3. Вентиляційний тубус. 4. Конус посилення. 5. Опора. 6. Відтяжки. 7. Петлі для лиж. 8. Стрічка посилення периметру намету.
Для безлісих районів намет виконується з каландрированного капрону. Можливо приєднання внутрішнього намету з тонкого парашутного капрону, що робить намет більш теплою і захищеного від утворення інею.
Вага капронової намети: одинарної - 3,5 кг, подвійний - 5,5 кг. Для тайгових районів такий намет виконується з тонкого брезенту з отвором для пічної труби. Вага одинарної намети - близько 5,5 кг. Намет без підлоги розрахована на 7-9 чоловік.
До шатрової наметі, як вже зазначено, корисно пришити додаткові розтяжки (приблизно на відстані 1/3-1/2 схилу від вертикальної частини). Ці відтяжки можна обмітати навколо рукоятки палиці прив'язати до лижі, якщо немає вітрозахисною стінки (рис. 37). При наявності вітрозахисною стінки відтяжки рекомендують прив'язувати до лиж, встановленим безпосередньо біля стінки (рис. 37 б). В цьому випадку форма верху намети наближається до сферичної і відтяжки діють краще.
Рис. 37. Штормові відтяжки.
1. Штатна відтяжки. 2. Штормова відтяжки. 3. Снігова стінки. 4. Коса опора з двох лиж. 5. Прокладки з килимки. 6. Іменинник (каструля, снігова лопата).
При дуже сильному вітрі, наближення до штормового, для запобігання намети від розриву можна всередині намету зробити навскоси упор з лиж і зафіксувати його, а між кінцем лижі і скатом намету покласти амортизатор (килимок тощо) (рис. 37).
Якщо і цей захід виявиться недостатньою і з'являється загроза розриву намети, залишається тільки опустити центральну опору, скрутити і притиснути скати і перечекати негоду.

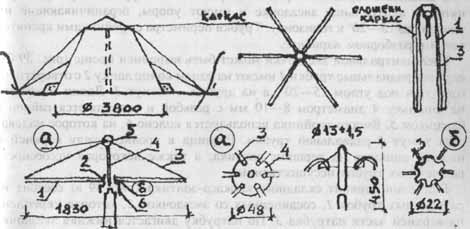

Попукаркасная намет (рис. 38). Її опорними елементами є центральна стійка і каркас-парасольку. Каркас складається з шести радіальних трубок 1, укріплених на ковзної по вертикальній стійці 4 2 зірочки і радіальних похилих розкосів 3 з репшнура. Розкоси приєднуються до фланця 5 і кінців радіальних трубок. Розкриту парасольку фіксується перехідною муфтою 6, верхній кінець якої має накидну гайку з різьбою М16, а нижній спирається на центральну стійку довжиною 1550-1600 мм. В якості стійки можна використовувати дві лижі, затиснуті струбцинами. Муфта 6 спирається на верхню струбцину.
При установці намету кінці радіальних трубок розкритої парасольки вставляють зсередини в спеціальні кишені в кутах куполу намету, потім ставлять стійку, розправляють полотнище, нижні його краю фіксують на петлях лижними палицями і придавлюють снігом. Потім до лиж прив'язуються відтяжки.
Радіальні трубки діаметром 10-12 мм виконані з дюралюмінію, вертикальна стійка - з титанової трубки діаметром 13-15 мм. Зірочка виточена з титану. Маса каркаса 0,9-1 кг.
Намет "Ленінградська". Проста і легка каркасна намет. Її каркас складається з розбірної зонтичної частини і лиж, використовуваних для бічних опор. Зверху на каркас одягається полотнище намету без підлоги (рис. 39 а).
Рис. 39. Намет "Ленінградська".
а) каркас (1. Радіальні трубки. 2. Центральна зірочка. 3. Трубки периметра); б) спрощений варіант сайту центральної зірочки; в) варіант складного каркаса-парасольки.
Намет може мати 6-10 граней в залежності від величини. Бічні грані нахилені до основи під кутом 50°, дах має нахил до горизонту 15-20°. Розбірний зонтичний каркас складається з радіальних трубок 1, а іншим - надіваються на штир трійника 4. В трійники трубки вставляються периметра 3 і закріплюється фіксатором 5. На трійнику є скоба 8 для носка лижі та штир 7 для фіксації купола.
В розкладному варіанті каркаса всі радіальні трубки шарнірно кріпляться до центральної зірочці і мають упори, що обмежують їх поворот до 15-20° до горизонту. Трубки периметра з трійниками кріпляться як і в розбірному варіанті.
Сайт центральної зірочки може бути виконаний простіше (рис. 39 б), якщо всі радіальні трубки 1 мають на одному кінці лапку 2 з отвором, зігнутим під кутом 15-20°, а на іншому - хомут 3. Лапки нанизані на шпильку 4 діаметром 8-10 мм з різьбою і скріплюються гайкою з баранчиком 5. Замість трійника використовується коліно 6, на яку надівається хомут 3 радіальної трубки. Різниця в рівні між верхньою і нижньою лапками на вершині парасольки, а також деяка неспіввісність радіальних трубок несуттєві.
Ще один варіант складного каркаса-парасольки (рис. 39) складається з радіальних трубок 1, сполучених із зірочкою 2, яка укріплена на верхній частині патрубка 3. По патрубку рухається нижня зірочка 4 з прикріпленими підкосами 5, другі кінці підкосів з'єднані з радіальними трубками, які стягнуті тонким тросом 6. На кінці радіальних трубок кріпляться петлі 7 з того ж троса для носків лиж. Такі ж петлі є на периметрі в середині прольоту. Трос в кожному прольоті фіксується муфтою з мідної трубки. Розкриту парасолю фіксують шпилькою через отвір в патрубку. Конструкція дозволяє встановити намет на центральній опорі без лиж. Зонт можна виконати більш зручним для перенесення, якщо радіальну трубку зробити з двох колін, з'єднаних шарніром. Складений пучок трубок буде в цьому випадку товщі, але коротше.
Радіальні трубки останньої конструкції виконані з дюралюмінію діаметром 14 мм та товщиною 1 мм, підкоси - 12 мм і 1 мм відповідно. Зірочки виготовлені з дюралевого сплаву товщиною 2,5 мм, шарніри 9 - з титану товщиною 1,2 мм, сталевий Трос діаметром 1,8 мм, в чохлі з хлорвінілової трубки. Маса конструкції 1,8 кг.
Каркасна двошарова намет "Арктика" (рис. 40). Каркас зроблений у вигляді восьми променів 1 з дюралюмінієвих трубок діаметром 12 мм і товщиною 1,5 мм Кожен промінь складається з трьох частин, верхні частини кріпляться до шайбі 2. Промені у середній частині кріпляться на завісах, пришитих зсередини до зовнішнього шару намети. Діаметр намети - 3,5 м, висота - 1,7 м. Недолік намети - велика вага каркаса, близько 5 кг; зовнішній шар - 4,5 кг, внутрішній - 1,4 кг

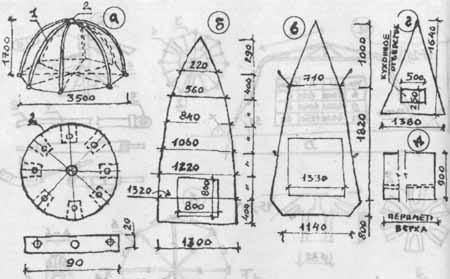

Рис. 40. Каркасний намет "Арктика":
а) загальний вигляд; б) розкрій клинів зовнішнього шару; в) клин внутрішнього шару; г) клин статі; д) полотнище тубуса з прошивом для відволікає шнура.
"Арктика" рекомендується для походів в полярних районах при можливості її перевезення, а не перенесення в рюкзаку.
Каркасний намет "Ангар" - подвійна намет кибиточного або фургонного типу (рис. 41). Звід зовнішньої намети виготовлений з каландрированного капрону, торцеві стінки і підлога - з тонкого парашутного капрону. Підлогу внутрішнього намету виготовлений з тканин типу "болонья", все інше - з парашутного капрону. Входи розташовані з обох торців (затягиваемые рукава зовнішньої намети і застібаються на гачки полотнища внутрішнього намету).

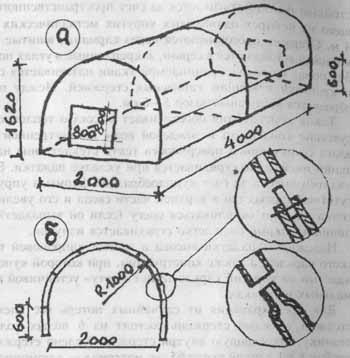

Рис. 41. Намет "Ангар":
а) загальний вигляд; б) каркас.
Форму поперечного перерізу надають три розбірні арки з дюралевих трубок - дві з торців і одна з середнього перерізу намети. Кінці арок вставляються в кільця на підсилювальних стрічках, пришитих до підлоги. Арки вставляються в петлі, пришиті до зводу.
Намет шестимісна, при необхідності - восьмимісний, розміщуються в ній поперек, що робить всі місця рівноцінними по зручності.
Форма зводу цієї намети зменшує парусність, збільшує внутрішній об'єм. Конденсат в ній практично відсутній через подвійних стінок. Сніг легко струшується зсередини за рахунок збільшення крутизни склепіння. Намет більш комфортна порівняно з двосхилим.
Розміри шестимісного варіанти намети: зовнішня - пол - 244 х 200 см, висота - 142 див.; внутрішня - пол - 240 х 196 див, висота - 140 см Вага намету - 3,5 кг. (без каркасу).
На рис. 41 представлений варіант більш місткою восьмимісній намети. Намет можна зробити і одинарної. Дуга загальної довжини понад 300 см складається з семи трубок (двох прямих і п'яти вигнутих). Намет добре зберігає форму, успішно протистоїть сильного вітру і снігопаду. Такі намети рекомендуються тому для зимових походів у високогірних районах.
Намет для складних гірських походів. Для гірських походів зарубіжні фірми випускають куполоподібні намети типу юрт в великому асортименті. Нижче описана саморобна намет, заснована на ідеях таких конструкцій.
Намет (рис. 42) куполоподібна, двошарова (внутрішній намет і зовнішній тент), каркасна, з габаритами по майданчику 280 х 230 см і висотою 130 див., з двома входами з протилежних сторін. Місткість - 4 людини з достатнім комфортом. Загальна маса - 4 кг, в тому числі каркас - 1 кг. Внутрішній намет зі склепінням з газопроникного парашутного капрону і водостійким підлогою натяги співається за рахунок просторового каркаса, що складається з чотирьох однакових пружних металевих стрижнів довжиною 4 м. Стрижні просовуються через кишені, вшиті у шви намету, і кінцями вставляються в сережки, закріплені в кутах підлоги. Тент (намет без статі) з водонепроникної тканини натягується зверху на намет і кріпиться до кінців каркасних стрижнів. Між наметом і тентом утворюється повітряний зазор 5-6 див.
Рис. 42. Намет для складних гірських походів.
Така конструкція забезпечує високу теплоізоляцію зводу, відсутність конденсату і дощової води у внутрішньому наметі, так як волога з внутрішньої поверхні тенту стікає вниз на грунт. Намерзає іній легко струшується при укладанні намети. Вітростійкість намети висока за рахунок куполоподібної форми і пружного каркаса. Відсутність площин у верхній частині склепіння і його збільшується крутизна не дають накопичуватися снігу (якщо він випадає) на даху, а налиплий мокрий сніг легко струшується зсередини.
Надійність намети висока і за рахунок капронової тканини, металевого каркаса, а також конструкції, при якій куполоподібний тент, надітий на пружний каркас робить "юрту" стійкою при самих екстремальних навантаженнях.
Для оберігання від випадкових втрат всі елементи каркасного стрижня (кожен стрижень складається з 6 порожнистих колін) нанизані на гумку, що проходить всередині стрижня. Коліно стрижня виготовлено з трубки 8 х 1 довжиною близько 65 см; матеріал - алюмінієвий сплав, краще В95Т. Крайні коліна мають наконечники, а внутрішні забезпечені муфтами.
Елементи наметів
Тубус - найбільш поширена форма зимових наметів. Це матерчатий рукав, який затягується і зав'язується шнуром, що оберігає від задування снігу в намет.
Для тайгових походів можна робити входи в намет із застібками блискавками або застібками типу "реп'ях".
Тамбур - іноді пришивають перед входом у намет, оберігаючи її від заносу снігом. У тамбурі можна вкрити речі.
Жароупорная тканина з отвором для труби врізається в один з скатів намети. Отвір це може бути обрамлено тонкої бляхою.
Вентиляційний тубус діаметром 15-20 см і завдовжки 25-30 см вшивають в скат наметів, призначених для безлісих маршрутів (через отвори тубусів випускають випаровування і пар, що виникають при приготуванні їжі на примусах).
Екран-відбивач з металізованої плівки зміцнюють на стінці і схилі біля печі. Він оберігає капрон або іншу тканину від перегріву. Підлогу намету, де встановлюється пічка, застеляють азбестовою тканиною або склотканиною. Конус посилення з брезенту або технічного капрону пришивають вгорі намети, де вона стикається з центральною опорою. Центральні опори з лиж добре скріплювати двома металевими струбцинами. Зв'язати лижі можна також репшнуром так, щоб зверху і знизу виявилися запятники.
Внутрішній намет (внутрішній шар) призначений для утеплення намети і боротьби з морозцем. Внутрішній шар роблять знімним. Його кріплять до зовнішнього полотнища у верхній частині та в місцях перегину скатів і стінок за допомогою тасьм і гачків. Гачки кріпляться за петлі, пришиті до граней зовнішнього шару.
Клини викроюють на 6-8 см менше клинів намети, що забезпечує повітряний прошарок. У верхній частині внутрішній шар обмежується, утворюючи отвір для виходу вгору пар від дихання людей і приготування їжі в наметі.
У зимових наметах дно необов'язково, особливо в наметах з примусами та печами. Дно намокає, обледеневает, обважнює намет. Однак воно формує периметр, створить певний затишок.
Міцність швів скатів, стінок і дна намету збільшується пришиванням стрічок посилення з капрону. Капронова стрічка і капроновий шнур використовують для петель і відтяжок. Найкращим матеріалом для наметів вважається капрон. Однак намети з пічками, де є ймовірність попадання іскор на тканину, краще шити з легкого брезенту або іншого міцної та легкої тканини.

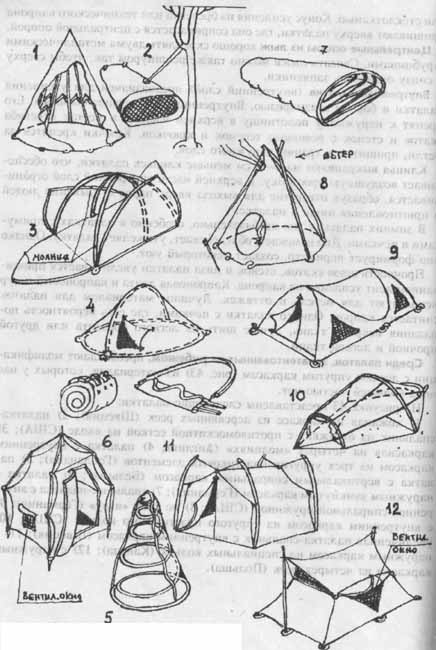

Серед наметів, запатентованих за кордоном, переважають модифікації з легким пружним каркасом (рис. 43) з матеріалів, яких у нас поки здебільшого немає.
Рис. 43.
На малюнку 43 представлені наступні намету:
1) шкіряні на каркасі з дерев'яних рейок (Швеція);
2) намет-спальник на відтяжках з протимоскітною сіткою на вході (США);
3) каркасна на чотирьох "блискавках" (Англія);
4) намет з внутрішнім каркасом із трьох пружних пластикових елементів (Голландія);
5) намет з вертикальним спіральним каркасом (Бельгія);
6) намет із зовнішнім замкнутим каркасом (Німеччина);
7) спальник-намет з внутрішньої спіральної пружиною (США);
8) за типом "голку" (Німеччина);
9) з внутрішнім каркасом із пружного пластикового кільця (США);
10) збільшена намет-спальник з внутрішнім каркасом (Швеція);
11) із зовнішнім каркасом на спеціальних палях (Канада);
12) із зовнішнім каркасом з чотирьох рейок (Польща).
Все о туризме - Туристическая библиотека На страницах сайта публикуются научные статьи, методические пособия, программы учебных дисциплин направления "Туризм".
Все материалы публикуются с научно-исследовательской и образовательной целью. Права на публикации принадлежат их авторам.
