Грабовський Ю.А., Скалій О.В., Скалій Т.В. Спортивний туризм

3. Спеціальне спорядження та вузли для спортивного туризму

3.1. Характеристика спеціального спорядження

Карабіни

Карабіни - це технічні пристрої, призначені для з'єднання елементів туристичного спорядження і виконання різних технічних прийомів, а саме:

- організація командних і суддівських поручнів;
- натяг мотузок за допомогою блоків та поліспастів
- з'єднання робочих мотузок між собою;
- приєднання страхувальної мотузки до учасника;
- організація страховки та самостраховки;
- організація опорних пунктів страховки;
- організація проміжних пунктів страховки; - транспортування "потерпілого";
-транспортування вантажів;
- приєднання учасників до навісних переправ, підйомних (спускових) мотузок та ін. (Див. рис 3.4.)

Карабіни, що використовуються в туризмі і альпінізмі бувають різної конструкції та виготовлені з різного матеріалу. Раніше використовувалися трикутні сталеві карабіни (рис. 3.1. а), зараз найчастіше використовуються трапецієвидні або бобоподібні (рис. 3.1.б). Для зменшення ваги їх виготовляють з алюмінієво-магнієвих або титанових сплавів. Усі карабіни, незалежно від конструкції та матеріалу, повинні мати муфту, що закриває защіпку. Муфти можуть бути на різьбовому з'єднанні або на пружинах. Використання карабіну без муфти не допустимо на змаганнях, тренуваннях, тим паче в походах. Карабіни без муфт можуть використовуватися тільки для кріплення або транспортування вантажу, закріплення вільних кінців мотузок, кріплення допоміжних мотузок для зняття командних поручнів.

Дозволяється використовувати в роботі тільки стандартні карабіни з маркуванням виробника. В окремих випадках технічною комісією можуть бути допущені до використання карабіни з сертифікованими конструктивними доробками.

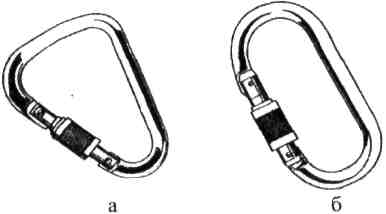

Рис. 3.1. Карабіни різної конструкції: а - трикутний, б - бобоподібний

Страхувальні системи

Страхувальна система - це комплект ременів для обв'язування людини (рис. 3.2). Вона призначена для безпеки людини під час її можливого зриву при подоланні перешкод.

Рис. 3.2. Страхувальні системи різної конструкції

На дистанціях змагань зі спортивного туризму дозволяється використовувати будь-які стандартні страхувальні та саморобні системи, допущені технічною комісією. Елементи страхувальних систем, які несуть навантаження, повинні виготовлятись з капронової стрічки шириною не менше 3,5 см. Всі елементи і матеріали страхувальної системи (стрічки, пряжки, шви), які несуть навантаження, повинні мати міцність, рівноцінну міцності основної мотузки. Ділянки, які зшиваються, повинні мати розмір не менше подвійної-потрійної ширини стрічки з розташуванням швів у напрямку основних навантажень. Зшивати стрічки рекомендується капроновими нитками № 10. Колір швів повинен бути контрастним до кольору стрічки, щоб можна було контролювати цілісність та ступінь пошкодження шва. Рекомендується зшивати стрічки швом "зигзаг", який мало деформується під дією зовнішніх навантажень, будь-якого напрямку.

Металеві частини системи повинні мати радіус заокруглення країв 2-3 мм. Якщо елементи системи з'єднуються за допомогою пряжок, то стрічка, яка входить в пряжку, повинна обов'язково проходити через ту саму пряжку в зворотному напрямку, щоб запобігти самовільному роз'єднанню системи під час руху.

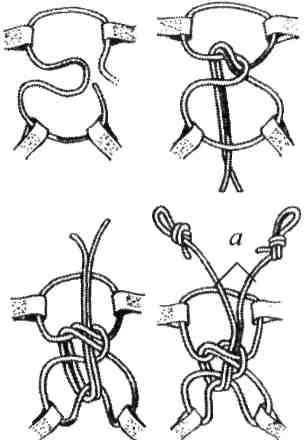

Рис. 3.3. Блокування страхувальної системи вузлом подвійний булінь; а - "вуса" для самострахування

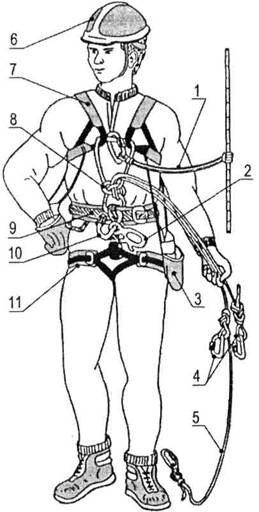

Рис. 3.4. Особисте спорядження учасника змагань зі спортивного туризму

1. "Прусік" або схоплююча петля.
2. Гальмівний пристрій ("рогатка").
3. Рукавиці.
4. Короткі "вуса" самостраховки.
5. Довгий "вус" самостраховки.
6. Захисна каска.
7. Грудна обв'язка.
8. Вузол блокування страхувальної системи.
9. Пояс страхувальної системи.
10. Карабін для зачіплення до переправи.
11. "Бесідка" страхувальної системи.

Краще використовувати універсальну систему, яку за допомогою пряжок підганяють до необхідного розміру. Виробляють окремо грудну обв'язку і нижню (на стегна), які зблоковують за допомогою основної мотузки (рис. 3.3). Недопустимо для блокування використовувати допоміжну мотузку, навіть здвоєну, або з'єднувати ремені карабіном, бо сили, які розподіляються на його частини у випадку зриву, можуть зламати карабін. Зблокована система створює надійне утримання людини на випадок зриву і вільного падіння. Недопустимо використовувати систему по частинах: при використанні тільки нижньої зрив на стрімкій кручі може спричинити тяжку травму хребта.

Перед використанням системи необхідно перевірити її цілісність: відсутність надривів та розкуйовджених швів; місця з'єднання системи з мотузкою не повинні бути потертими; металеві кільця та пряжки без тріщин тощо. Для приєднання людини до мотузки на зблоковану систему, як правило, прикріплюються два карабіни: до грудної та до нижньої обв'язки (для спрощення їх називають грудний та нижній карабіни).

Рукавиці

Рукавиці є обов'язковим предметом спорядження кожного учасника змагань. Рукавиці обов'язково використовуються при роботі на таких технічних етапах:

- спуск по схилу;
- спуск по вертикальних поручнях;
- при організації спуску "потерпілого";
- при спуску спорядження;
- під час організації командної страховки учасників;
- під час руху по крутопохилій переправі;
- під час здійснення страхування на будь-яких етапах;
- гальмування нош з "потерпілим" під час руху по круто-похилій переправі вниз.

Рукавиці виготовляються із цупкої тканини і повинні закривати кисті рук. Долоня рукавиць повинна мати 2-4 шари цупкого матеріалу (брезент, джине, замш) для запобігання травмування під час спуску, організації страховок. Рукавиці обов'язково кріпляться до учасника або страхувальної системи, щоб попередити їх втрату на дистанції.

Одяг

Спортсмени виступають на змаганнях у зручному для них одязі, який не сковує рухів під час бігу чи подоланні перешкод. Одяг повинен закривати лікті та коліна з метою запобігання травматизму під час роботи на дистанції.

Захисна каска

На етапах (дистанціях) змагань, умовами яких передбачена обов'язкова наявність каски, учасник не має права знімати її від початку до кінця роботи на етапі. Каска має бути обладнана амортизуючою вставкою, засобом для фіксації на підборідді і шнуром касковловлювача. Використання мотоциклетних, велосипедних та хокейних шоломів не допускається. У випадку зісковзування або падіння каски в робочій зоні етапу (дистанції) учасник зобов'язаний припинити рух і негайно одягнути каску. У випадку втрати каски під час подолання етапу і неможливості відразу її повернути, учасник з етапу знімається.

Гальмівні пристрої

Всі гальмівні пристрої (вісімки, рогатки і т.п.) повинні бути зручними в користуванні і забезпечувати плавний спуск по мотузці. Конструкція гальмівного пристрою повинна передбачати можливість регулювання швидкості спуску та зупинки. Гальмівні пристрої виготовляють з металів та сплавів фрезеруванням або литтям. Товщина - не менше

6 мм, радіус заокруглення робочих частин пристрою, по яких проходить мотузка, не менше З мм. На робочих частинах пристроїв не повинно бути гострих кутів, заусениць, дефектів лиття і т.д. Гальмівні пристрої використовують при спуску по вертикальних поручнях, спуску потерпілого, а також при організації страховки на круто-похилих переправах вниз та спусках.

Рис. 3.5. "Вісімка"



Рис. 3.6. "Рогатка"

Зажими

Для полегшення підйому по похилих перилах використовують різноманітні технічні пристрої. До них відносяться жумари, кулачки тощо. На дистанціях змагань дозволяється використовувати зажими будь-якої конструкції, допущені технічною комісією. Зажими можуть використовуватись як допоміжний засіб руху по поручнях. Забороняється використання зажимів для натягування навісних переправ. Дозволяється, як натяжний пристрій, використовувати зажими з гладкими кулачками, які не руйнують зовнішнього обплетення мотузки.

Рис. 3.7. Зажим для підйому та
спуску по мотузці ("жумар ")

Блоки і поліспасти

Блоки і поліспасти призначені для руху людей та вантажів по навісних переправах, а також для натягу мотузок на дистанціях змагань із спортивного туризму.

Блоки повинні мати вісь із сталевих або титанових сплавів діаметром не менше 8 мм і товщиною не менше 2 мм. Робочий переріз щічок в місці зачіплення карабіна і запресування вісі повинен бути не менше 20 мм. Матеріал для щічок - сталевий або титановий сплави. Вісь блоку має бути розклепана або зашплінтована. Блоки і візки, які використовуються для руху людей по навісній переправі, повинні бути застраховані карабіном до робочої мотузки. Конструкція блоків і візків, що використовують для переправи людей, повинна виключати попадання рук під блок під час руху.

Сумарна кількість шківів на поліспасті - не більше 4 шт., а їх діаметр - 100 мм. Елементи поліспастів, які навантажуються, не повинні мати деталей, з'єднаних методом зварювання. Натягування поліспастів здійснюється основною мотузкою. Дозволяється використання поліспастів на карабінах.

Мотузки

Робочі (основні) мотузки застосовуються для організації суддівських та командних поручнів, страховок, обладнання етапів змагань, вони повинні мати діаметр не менше 10 мм, або більший, якщо їх міцність не менша і підтверджена сертифікатом виробника.

Супроводжуючі мотузки, які призначені для контролювання руху учасників при переправі через природні перешкоди, повинні мати діаметр не менше 6 мм або більший, якщо їх міцність не менша і підтверджена сертифікатом виробника.

Допоміжні мотузки використовуються для переправи вантажів, полегшення руху учасників по переправах, зняття командних поручнів та ін., не мають вимог щодо їх міцності. Діаметр їх довільний і обирається на розсуд команди.

На мотузці не повинно бути пошкоджень зовнішнього обплетення, жмутів волокна. Забороняється використання самостійно пофарбованих мотузок, оскільки хімічна дія фарбників та вплив температури зменшують їх міцність у 2 - 3 рази. Використання замість мотузок строп та стрічок не дозволяється навіть за умови їх однакової міцності з мотузкою діаметром 10 мм.

Якщо під час виступу команди мотузка отримає значні пошкодження (перебита, перетерта, зірване зовнішнє обплетення), її експлуатація припиняється (в межах діючих правил).
