Грабовський Ю.А., Скалій О.В., Скалій Т.В. Спортивний туризм

2. Основи топографічної підготовки та спортивного орієнтування

2.4. Спортивне орієнтування і карта

2.4.1. Умовні знаки спортивних карт

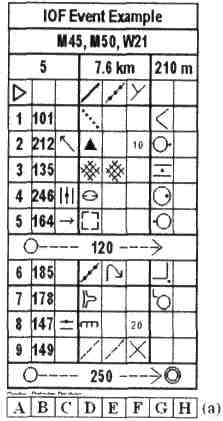

Спортсмен при подоланні дистанції повинен швидко обирати і реалізовувати оптимальний шлях руху. Ця задача пов'язана з вмінням "читати карту". Читання карти - це розуміти і об'ємно уявляти все те, що зображено на карті за допомогою умовних знаків. Всі умовні знаки спортивних карт поділяються на певні групи: рельєф, скелі та каміння, гідрографія, рослинність, штучні об'єкти і знаки дистанції.

Рельєф місцевості - різноманітні нерівності на місцевості: пагорби, ями, яри, круті та положисті схили, вимоїни, урвища тощо. Усі ці деталі ландшафту зображаються за допомогою горизонталей - ліній коричневого кольору. Горизонталі отримують під час проектування на горизонтальну площину умовного перетину горизонтальними площинами нерівностей місцевості, проведеними через однакові інтервали. Якщо це невеликий пагорб або яма - то отримаємо ряд концентричних кілець- горизонталей (рис 2.7.). Для того, щоб не переплутати зображення пагорбу і ями використовують невелику риску - бергштрих, який завжди спрямований в напрямку зливу води.

Щільність горизонталей (відстань між ними) показує нахил схилу його крутість. Чим менша відстань між горизонталями - тим крутіший схил, і навпаки, великі проміжки свідчать про похилі схили.

На будь-якій карті зі спортивного орієнтування, як і на топографічних, зазначається висота перетину рельєфу. Вона позначається латинською літерою Н (h) і поряд записується число метрів. Наприклад: Н 5 м, або h 2,5 м. Це дуже важлива характеристика карти, яка дозволяє орієнтувальнику не звертати увагу на невеликі зміни рельєфу на місцевості, які не будуть зображені на карті з висотою перетину Н5 м. І навпаки, "читати" всі зміни рельєфу як на місцевості, так і на карті, при h 2,5 м. В тому разі, якщо є деякі невеликі зміни рельєфу, що не можуть бути відображені на карті при даній висоті перетину, застосовують допоміжні горизонталі. Вони на картах зображаються не суцільною лінією, а штриховою.

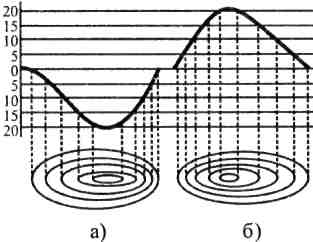

Рис. 2.7. Зображення рельєфу на картах: а) яма, б) пагорб

У спортивному орієнтуванні, крім пагорбів та ям, є необхідність зображати і такі форми рельєфу: канава, вимоїна, яр, мікрояма, воронка, мікробугор, ґрунтовий обрив.

Скелі та каміння

Скелі є особливою категорією форм землі. Відображення скель надає корисну інформацію про небезпеку та прохідність і, крім того, забезпечує орієнтири для читання карти і розташування КП. Скелі, на відміну від інших елементів рельєфу, показують чорним кольором. Зовнішня лінія знаку повинна точно передавати форму скелястого краю, спроектованого на горизонтальну площину. На картах для спортивного орієнтування зображають такі орієнтири групи скелі і каміння: скельні стіни, скельні уступи, скельна яма, печера, камінь, кам'яна осип, кам'яні плато. До цієї групи також відноситься умовний знак відкриті піски.

Гідрографія

Ця група знаків включає в себе як відкриту воду, так і специфічні типи грунтів та рослинності, які спричиненні наявністю води. Ця інформація є важливою, оскільки показує спортсмену міру перешкоди і забезпечує орієнтири для КП. До точкових орієнтирів гідрографії відносяться: джерело, криниця, калюжа або заглиблення з водою, маленьке озеро. Лінійні орієнтири гідрографії: струмок, річка, канава з водою, річка або струмок, які в суху погоду пересихають. Такі орієнтири, як озера та болота відносяться до площинних орієнтирів гідрографії. Звичайно, болота бувають різного ступеню прохідності, що теж відображається різними умовними знаками.

Рослинність

Рослинність є найбільш непостійним компонентом ландшафту. Вигляд її різко змінюється у зв'язку зі зміною пори року. Зрілий ліс підлягає вирубці, а нові посадки і самосів на вирубках швидко підростає. Тобто, старіння спортивних карт відбувається перш за все у зображенні рослини. Хоча вважається, що названі причини дозволяють вважати рослинність менш достовірними об'єктами на картах, але умови прохідності та видимості, що є дуже важливим, перш за все залежать від рослинності.

Основні принципи зображення рослинності полягають у використанні різних кольорів:

- білим позначається чистий ліс, який практично не впливає на швидкість бігу;
- жовтим зображаються відкриті площі, що поділяються на декілька категорій;
- зелений показує щільність лісу згідно з прохідністю і поділяється на декілька категорій. Критерієм вибору тої чи іншої градації слугує зниження швидкості бігу у порівнянні із швидкістю бігу по "чистому" лісу.

Прохідність.
Білий колір показує типовий для даної місцевості чистий ліс, який вільно пробігається. Якщо в жодній частині лісу неможливо вільно бігти, на карті не слід показувати білого кольору.

Прохідність залежить від характеру рослинності лісу (щільності кущів і наявності підліску, папороті, кропиви тощо), але без огляду на болота, кам'янистий грунт та інше, що зображуються окремими знаками.

Прохідність лісу поділяється на 4 категорії в залежності від швидкості бігу (табл. 2.2).

Таблиця 2.2.
