Грабовський Ю.А., Скалій О.В., Скалій Т.В. Спортивний туризм

2. Основи топографічної підготовки та спортивного орієнтування

2.3. Карта та рух по місцевості

Здійснення походів з будь-якого виду туризму не можливе без використання карт. Карта - це зображення поверхні землі на площині у певному співвідношенні лінійних розмірів на місцевості та відповідних лінійних розмірів на карті за допомогою умовних знаків. У туризмі в залежності від призначення використовуються оглядово-топографічні карти, топографічні, плани лісовпорядження, атласи автошляхів, туристичні схеми і карти, карти для спортивного орієнтування. Так, оглядово-топографічні карти використовуються для ознайомлення з районом подорожі. Топографічні великомасштабні допомагають точно орієнтуватися на маршруті, але вони є найбільш недоступними у зв'язку з секретністю, яку визначають силові структури. Плани лісовпорядження дозволяють ознайомитися з основними дорогами та просіками лісових угідь, нумерацією кварталів, характеристикою лісових насаджень. Але на них бракує позначення рельєфу і тому при використанні виникають певні ускладнення. За допомогою атласів автошляхів здійснюють планування та проходження походів з велосипедного, автомобільного та мотоциклетного туризму. Для інших видів туризму вони цікаві при визначенні шляху до початку активної частини походу і додому. Найбільш часто у мандрівках використовують туристичні карти і схеми. Хоча вони виконані з використанням топографічних знаків, але мають спеціальні позначення цікавих історичних та природних об'єктів, рекомендованих місць влаштування табору, небезпечних ділянок тощо. Основним їх недоліком є недостатня точність зображення місцевості. Саме високою точністю відрізняються карти спортивного орієнтування, але вони відображають обмежену площу, що не дає можливості туристам використовувати їх протягом походу.

Підготовка карти до роботи. При підготовці карти до роботи необхідно ознайомитися з нею, усвідомити її основні характеристики: масштаб, висоту рельєфу, магнітне схилення та знати умовні знаки.

Масштаб - це ступінь зменшення довжини відстані на карті відносно відповідної довжини на місцевості. Масштаб завжди позначається на топографічних картах, туристських схемах, картах для спортивного орієнтування. Існують різні способи запису масштабу: чисельний, лінійний або словесний. Чисельний масштаб виражається відношенням, наприклад: 1:50000. Це означає, що одному сантиметрові карти відповідає 50000 сантиметрів (500 метрів) місцевості. Лінійний масштаб використовується тільки на топографічних картах. Він являє собою дві паралельні лінії на невеликій відстані одна від одної, на яких відкладені стовщені відрізки. Через певні проміжки (як правило 1 сантиметр) записано відповідну відстань місцевості, приклади запису масштабу показані на рис.2.6.

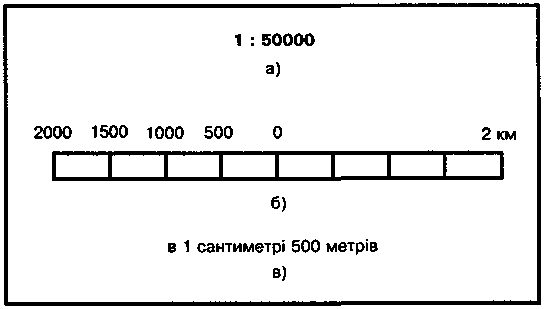

Рис. 2.6. Приклади позначення масштабу на картах:
а) чисельний, б) лінійний, в) словесний.

Як перейти від чисельного масштабу до лінійного. Відомо, що масштаб показує, в скільки разів на карті зменшені дійсні відстані та лінії місцевості. Так, якщо на карті вказаний чисельний масштаб, наприклад, 1:100 000, то це значить, що 1 см на карті дорівнює 100 000 см на місцевості. Якщо відкинути два останніх нулі, то число, яке залишиться, показує, скільки метрів містить один сантиметр карти. Таким чином, щоб від чисельного масштабу перейти до лінійного, треба для карт, складених в метричних мірах, розділити знаменник на 100, тобто, на кількість сантиметрів в одному метрі.

Іншою характеристикою карти є висота перетину рельєфу. На кожній карті вказується ця характеристика. Найчастіше це словесне пояснення, наприклад: висота рельєфу - 10 метрів; інколи використовують такий запис: h= 10м.

Знаючи висоту перетину та відмітку на стовщеній горизонталі, можна безпомилково охарактеризувати рельєф місцевості, точно визначити висоти, обриви, яри та ін. Наприклад, потрібно визначити, на якій висоті знаходиться окремий будинок. Висота перетину рельєфу дорівнює 5 м. Ця відмітка розташована на суцільний горизонталі. Сусідня (верхня) горизонталь стовщена та має відмітку 200 м. Напрямок показує зниження скату. Значить горизонталь, яка проходить біля окремого будинку, має відмітку меншу, ніж сусідня (верхня) горизонталь, на висоту перетину 5 м. Вона буде дорівнювати 195 м. Це означає, що окремий будинок розташований на висоті 195 м над рівнем моря.

Для підготовки карти потрібно також визначити магнітне схилення, тобто, величину відхилення магнітної стрілки (щоб правильно орієнтувати карту по компасу).

Для цього встановлюють компас на карті так, щоб нульовий діаметр лімба (Північ - Південь) співпав із західною або східною стороною рамки. Потім повертають карту разом з компасом до тих пір, поки північний кінець стрілки не підійде до ділення, яке відповідає величині схилення, вказаній на полях карти. Якщо схилення менше 3°, то воно не враховується, тому що помилка установки та відліку по компасу в цьому випадку буде більшою за поправку.

Інколи, за браком оригіналів карт, використовують їх ксерокопії. При підготовці такої карти необхідно розмальовувати кольоровими олівцями відокремлені об'єкти: рослинність - (ліс, кущі, сади) розмальовують зеленим кольором; ріки, озера, болота - синім; населені пункти - чорним; шляхи - коричневим; рельєф - світло-коричневим кольором. Якщо передбачається рух за маршрутом, то необхідно вибрати та виділити орієнтири, визначити відстань між ними, визначити загальну довжину маршруту та розрахувати час руху, визначити перешкоди та І намітити шляхи обходу їх; на ділянки маршруту, які проходять по лісу, полю (поза шляхами), треба підготувати необхідні дані для руху за азимутами; намітити та вивчити місця зупинки для відпочинку та нічлігу.

Орієнтування карти. Щоб правильно орієнтуватись на місцевості по карті або схемі, слід орієнтувати карту (схему), тобто надати їй горизонтальне положення, при якому всі лінії на карті (схемі) були б паралельні лініям місцевості, а верхня (північна) сторона рамки її звернена на північ. При такому положенні карти або схеми всі напрямки, які спостерігаються з певної точки знаходження, повинні співпадати з напрямками на місцевості. Наприклад, загін знаходиться на прямолінійній ділянці шосейної дороги. У такому випадку можна орієнтувати карту в напрямку цієї лінії. Для цього необхідно повернути карту так, щоб напрямок зображення дороги на ній співпадав з напрямком дороги на місцевості. Крім того, й місцеві предмети, розташовані справа та зліва дороги, повинні співпадати з їх умовним розташуванням на карті. Так орієнтують карту по лініях і напрямках на місцевості.

Визначення на карті точки свого знаходження. Точку знаходження на карті можна визначити за орієнтирами, місцевими предметами або характерним фоном та деталям рельєфу. У такому випадку потрібно лише точно та безпомилково розпізнати орієнтири та звірити їх з умовними позначками на карті.

Найбільш надійний спосіб визначення свого місцезнаходження - спосіб зворотного візування. Для цього необхідно визначити азимут на конкретний об'єкт, що позначений на карті: вершина пагорба, висока башта, кут лісу, перетин доріг тощо. Цей напрямок треба накреслити на карті, перетинаючи позначення об'єкту. Точка перетину ліній візування на два об'єкти, накреслених на карті, буде місцем знаходження.

Рух за картою. Звичайно рух здійснюють по дорогах, але іноді й по стежках, по лісу, полю, тощо.

При русі по дорогах необхідно добре вивчити маршрут-намітити орієнтири вздовж дороги та по її узбіччях, визначити та запам'ятати напрямок шляху відносно сторін світу, особливо уважно вивчити ділянки дороги в місцях поворотів, на розвилках, при виході з населених пунктів. Всі орієнтири, намічені на маршруті руху, слід позначити (підняти) на карті, виміряти та записати відстань між ними. При русі поза дорогами слід накреслити на карті або схемі намічений маршрут. Вибирати його

необхідно так, щоб кожен поворот шляху був чітко позначений на карті (схемі) яким-небудь добре помітним на місцевості орієнтиром. При відсутності таких орієнтирів необхідно підготувати дані для руху за магнітними азимутами. У цьому випадку необхідно частіше уточнювати точку свого знаходження.

Умовне позначення місцевих предметів. Місцеві предмети зображують на топографічних картах умовними позначками, які ділять натри види: масштабні, позамасштабні та пояснювальні.

Масштабними умовними позначками зображують такі місцеві предмети, дійсні розміри яких на місцевості можна визначити за масштабом карти.

Позамасштабні умовні позначки застосовують для зображення на карті більш дрібних місцевих предметів, таких як кілометрові стовпи, семафори, колодязі та ін.

Пояснювальні умовні позначки застосовують для додаткової характеристики зображених на карті місцевих предметів. Так, наприклад, хвойний або листяний ліс зображують різними знаками. Напрям течії річки показують стрілкою. Застосовують також пояснювальні написи. Тому при читанні карти необхідно звертати увагу не тільки на умовні позначки, але й на пояснювальні умовні знаки, написи.

Розвідка на маршруті. Для успішного орієнтування на туристичних маршрутах часто буває необхідний такий тактичний прийом, як розвідка.

Перед розвідкою можуть стояти різні завдання. Візьмемо випадок пошуку переправи, коли туристи виходять до річки по перпендикуляру та повинні продовжувати йти в тому ж напрямку (поперечному по відношенню до річки). Якщо є хороша карта, вона підкаже, де шукати переправу. Коли хорошої карти нема, треба зупинити групу на привал та вислати дві пари (або трійки) в найближчу розвідку - одночасно вгору та вниз по річці. Саме одночасно, щоб не втрачати часу на невдалу спробу пошуку в одному напрямку.

Перед розвідниками стоїть складне завдання: вирішити питання не тільки орієнтування, але й технічного плану - знайти та оцінити можливості переправи. Якщо вони не знайшли брід, вони повинні чітко доповісти, які в цьому місці ширина, глибина, швидкість течії, характер дна, спуск до річки та вихід з броду на протилежному березі.
