Альошин В.М. Карта в спортивному орієнтуванні

Розділ 2. Вихідний картографічний матеріал

2.2. Підготовка вихідного картографічного матеріалу до роботи

Всі вихідні картографічні матеріали, перераховані в попередньому параграфі, використовуються як основи для створення спортивної карти у вигляді копій з їх оригіналів. Зміст копії, порядок їх отримання та користування ними на всіх стадіях роботи визначений в інструкції "Про порядок забезпечення картографічними матеріалами змагань зі спортивного орієнтування".

Виготовлення копій виробляють підприємства ГУДК або інші організації, що мають необхідні матеріали, за вказівкою інспекцій Госгеонадзора (фотоспособом, на розмножувальних апаратах або калькированием). В окремих випадках копії (в основному викопіювання, виготовлені калькированием оригіналу) можуть виготовляти самі укладачі спортивних карт. При виготовленні копій фотоспособом доцільно відразу ж змінювати масштаб до величини, в якій планується проводити польові роботи. У цьому випадку і при калькировании копій слід строго витримувати масштаб. Зокрема, калькування рекомендується здійснювати на основі, що не деформується пластиці.

При виготовленні копій з топографічних карт калькированием (назвемо їх кальками) рекомендується зберігати потовщені горизонталі. На кальку доцільно нанести точки з відмітками висот. Так як абсолютна висота місцевості над рівнем моря для спортивної карти не потрібна, підпис до позначки висот слід робити в умовних висотах. Умовна висота складається з дробового числа. Ціла частина його означає умовний номер горизонталі 5-метрового перерізу, а дробова - висоту даної точки над найближчою горизонталлю в десятих частках 5-метрового перерізу. При виготовленні кальки достатньо підписати у висотної позначки тільки дробову частину умовної висоти. Наприклад, для відмітки 193,5 м підписати висоту 0,7 (висота цієї точки над найближчою горизонталлю 5-метрового перерізу - 3,5 м, що становить (3,5/5) == 0,7 висоти перерізу). На кальці треба вказати висоту перерізу. Якщо калька робиться з парних аркушів топографічної карти, треба вказати висоти перерізів для кожного з них (вони часто бувають різними) і намалювати лінію стику зображень з різними висотами. На кордоні треба акуратно зістикувати горизонталі, що мають однакову висоту.

Дуже важливо при виготовленні кальки правильно визначити напрям магнітного меридіана. Як відомо, магнітні меридіани не збігаються зі справжніми (географічними). Кут між однойменними напрямками істинного і магнітного меридіанів називається магнітним схиленням і позначається літерою б. Відмінювання вважається східним (зі знаком "плюс"), якщо північний кінець стрілки ухиляється на схід від істинного меридіана, і західним (зі знаком "мінус") - при ухиленні до заходу. Вертикальні лінії координатної сітки, що є на всіх топографічних картах, не збігаються з напрямком істинного меридіана, а утворюють з ним деякий кут, званий зближенням меридіанів і позначається буквою у. Відбувається це тому, що меридіани сходяться біля полюса в одній точці, а вертикальні лінії сітки залишаються паралельними в межах однієї зони. Якщо ветикальная лінія сітки відхиляється північним кінцем до схід від істинного меридіана, зближення меридіана називається східним (зі знаком "плюс"), при відхиленні в протилежну бік - західним (зі знаком "мінус"). І нарешті, кут між вертикальними лініями сітки і магнітним меридіаном називається поправкою напрямки або відхиленням магнітної стрілки (П). Дані про величину поправки напрями і складають її величинах поміщаються у вигляді схеми на полях топографічної карти, під нижньою стороною її рамки (рис. 24). Поправка напрямку, яка і потрібна нам, щоб правильно побудувати магнітний меридіан, підраховується як алгебраїчна сума (т. е. з напряму урахуванням знаків зменшуваного і вычитаемого) різниця магнітного схилення та зближення меридіанів:

Δ= (σ) - (у).

Рис. 24. Схема магнітного схилення, зближення меридіанів і поправки

Якщо передбачається використовувати кілька вихідних картографічних матеріалів, найбільш бажано мати копії з них, виконані в однаковому масштабі. Якщо це неможливо, масштаб менш значних (допоміжних) матеріалів (лесоплана, плану землеустрою, топографічної карти при наявності фотоплана) треба привести до масштабу основного матеріалу. Робиться це з фотоспособом точним дотриманням масштабу. На переснимаемой копії точно наносять відрізок прямої лінії з поперечними штрихами на кінцях. Над ним вказують, якої довжини він повинен стати після перезнімання: "Увігнати в ..... мм". Будемо називати його мірним. Довжина мірного відрізка вибирається можливо більшої і такий, щоб після зміни масштабу вийшло ціле, бажано кругле число (див. рис. 24). Перезнімання треба вести спеціальним репродукційним фотоапаратом на контактний негатив. Якщо переснимаемая копія не поміщається на один негатив, можна зробити кілька кадрів, але обов'язково з одного установки фотоапарата. Друкувати на фотопапір, особливо при великих розмірах, небажана. Краще використовувати недеформируемую плівку на лавсановій основі.

Після приведення масштабу зміст допоміжних матеріалів переноситься на основний матеріал - прямим копіюванням, якщо основний матеріал на прозорій основі, або копіюванням на просвітному столі, якщо основа непрозора. Після цієї операції вся інформація з вихідних картографічних матеріалів буде зібрана на одному документі.

Наступна операція - приведення до масштабу польових робіт і підготовки до видання. Про вибір величини цього масштабу ми докладно поговоримо далі, поки лише відзначимо, що він, як правило, крупніше масштаб топографічної, або, коротко, топооснова. Выполняйется операція фотоспособом з точним дотриманням масштабу та використанням рекомендацій, викладених вище. Точність можна вважати прийнятною, якщо відрізок довжиною 100 мм на вихідному картматериале масштабу 1 : 10000 зображений на топооснови з точністю +0,5 мм; наприклад, при масштабі 1 : 7500 цей відрізок повинен бути довжиною 133,3+0,5 мм. В результаті фоторобіт отримаємо єдину на топооснову одному з наведених нижче матеріалів.

1. На матовому фотопапері. Щоб уникнути її деформації в подальшій роботі, її треба одразу наклеїти (краще гумовим клеєм) на картон, фанеру, лист алюмінію. При великих розмірах району цей матеріал не рекомендується вживати з-за можливих деформацій.
2. На прозорій плівці у вигляді позитиву. У цьому разі позитив треба прикріпити до якоїсь основі (лист картону, фанери) і закрити пластиком, на якому можна було б малювати. Пластик треба прикріпити так, щоб виключити можливість його зсуву у процесі роботи щодо позитиву. Під позитив зручно підкласти білу папір.
3. На папері, закріпленої на жорстку основу (лист фанери або алюмінію) способом синіх копій. Спосіб широко застосовується у картоиздательском виробництві і буде докладно описаний нами у розділі підготовки карт до видання.

У будь-якому випадку топооснова повинна бути оформлена так, щоб на ній можна було малювати олівцями і тушшю при наступних роботах.

На топооснови доцільно підняти кольоровими олівцями або фарбами основні елементи гідрографії (озера, річки, струмки) і великі відкриті простори (поля, вирубки), що зробить її більш наочною.

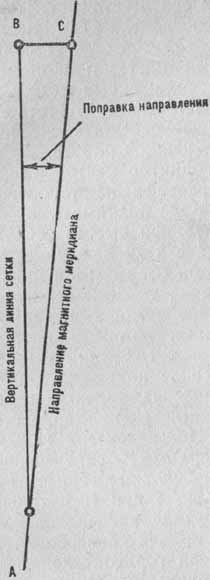

Рис. 25. Точна побудова магнітного меридіана: Поправка напрямки східна 6°40'; tg 6°40' = 0,1168; АВ-300 мм; ВС-0,1168Х300 = 35 мм

На топографічних картах часто зустрічаються розриви горизонталей в місцях їх перетинів з назвами, відмітками висот, знаками шосе, населених пунктів та іншими елементами змісту. Подібні розриви треба виключити, з'єднавши кінці однойменних горизонталей. При виготовленні калік бувають випадки, коли основні горизонталі обриваються, дві горизонталі зливаються в одну або перетинаються один з одним, основна горизонталь переходить у допоміжну. Всі ці дефекти треба виправити, керуючись оригіналом вихідного картографічного матеріалу, якщо є така можливість, користуючись логічним аналізом у разі відсутності матеріалу. Обірвані основні горизонталі треба провести по всьому листу топооснова - небудь до замикання самої на себе, або до обріза приблизно посередині відстані між двома сусідніми (наявними на топооснови). Це дуже важливо для збереження кількості горизонталей на схилах при роботі на дільницях.

Якщо прийнято рішення про застосування потовщених горизонталей на видаваної карті, їх треба намітити і відповідним чином (товщиною, кольором) виділити на топооснови. Ю. В. Худеньких, суддя всесоюзної категорії з Горького, рекомендує піднімати горизонталі на топооснови різними кольорами: наприклад, потовщені горизонталі - червоним, а розташовані між ними - синім, зеленим, коричневим і фіолетовим відповідно в кожному проміжку. Ці заходи дозволяють уникнути "перескока з одного горизонталі на іншу подальшій роботі.

Перевірку малюнка горизонталей і їх підняття кольором зручно виконувати разом. Якщо висота перерізу рельєфу на топооснови менше прийнятої для готується карти, треба піднімати тільки кольором горизонталі, що відповідають вибраній висоті перерізу. При їх некратном кількості (на топооснови h=2 м, а на створюваної карті - 2,5 м) доведеться вводити свої горизонталі, розташовуючи їх приблизно посередині наявних на топооснови. Залишилися неподнятыми горизонталі топооснова допоможуть виявити і змалювати допоміжними горизонталями або найближчими основними дрібні елементи рельєфу.

Всім піднятим горизонталях на топооснови треба дати умовні номери. Номери можна вибирати довільні, але з таким розрахунком, щоб не вийшло негативних (наприклад, найнижчій горизонталі району дати №1). Цілі номери (1, 2, 3 і т. д.) присвоюються основним горизонталях 5-метрового перерізу. У разі застосування висоти перерізу 2,5 м основні горизонталі отримують номери 1, 1,5, 2, 2,5, 3, 3,5 і т.д., а при 10-метровому перерізі - 1, 3, 5 і т.д. Чим вище горизонталь розташована по схилу, тим більше її номер. Це необхідно для універсального використання скломера (див. нижче). Номери горизонталей треба надписати на топооснови в достатній кількості. Розташовувати їх зручніше на лінії горизонталі "ногами" у бік пониження схилу. Близько точок з відмітками висот слід написати їх повну умовну висоту.

Наприклад, є точка з позначкою висоти між горизонталями № 3 і 4. На кальці була записана дробова частина умовної висоти цієї точки - 0,7. На топооснови потрібно підписати у цієї точки повну умовну висоту 3,7. Це означає, що точка лежить вище горизонталі № 3 на 7 десятих часток 5-метрового перерізу.

Слід виділити горизонтальні поверхні та спробувати визначити їх висоти. Вони знадобляться у подальшому при створення висотної основи і польових роботах. Горизонтальними поверхнями можна вважати озера, великі і середні річки з спокійною течією в рівнинних районах (їх падіння становить кілька десятків сантиметрів на кілометр, і їм можна знехтувати), болота в деяких ландшафтних зонах (в основному верхові в зонах давнього зледеніння). Висоту поверхні води озер і річок можна визначити за урезам вихідної води на топографічній карті, а висоту поверхні болота - за наявними на карті висотними відмітками. Якщо таких немає, можна користуватися власними вимірами в процесі рекогносцировки району. Умовні висоти горизонтальних поверхонь слід нанести на топооснову.

На топооснову треба точно нанести магнітні меридіани через 500 м відстані на місцевості. Для точного побудови поправки напрямку відносно вертикальної лінії координатної сітки на топографічній карті можна скористатися способом тангенсів (рис. 25).

Перпендикулярно лініям магнітного меридіана з таким же кроком проводяться лінії, що утворюють сітку топооснова. Вона згодиться для точної стиковки інших матеріалів з топоосновой в процесі подальшої роботи і визначення площ ділянок. Розташування сітки довільне (див. карту XII).
