Альошин В.М. Карта в спортивному орієнтуванні

Розділ 1. Спортивна карта. Вимоги до зображення на ній компонентів ландшафту

1.3. Вимоги до зображення компонентів ландшафту на спортивній карті

Рельєф

Рельєф земної поверхні становить основу будь-якого ландшафту. Для спортивного орієнтування рельєф є визначальним компонентом ландшафаа як з точки зору об'єкта читання карти, так і з точки зору прохідності місцевості.

Елементи рельєфу - найбільш об'єктивні і достовірні об'єкти читання карти, вони найбільш стабільні в часі порівняно з іншими компонентами ландшафту, їх зовнішній вигляд залишається постійним у різні часи року.

Розчленованість рельєфу, перепад висот, крутизна схилів безпосередньо визначають умови прохідності місцевості. Рельєф впливає на прохідність побічно, обумовлюючи своїми формами наявність певних ґрунтів і рослинності.

В екологічному плані розчленований рельєф "гарантує" найбільшу збереження природи, звужує господарську діяльність людини, зберігає лісову та чагарникову рослинність - іншими словами, створює найбільш сприятливі умови для змагань зі спортивного орієнтування.

Будь-яка карта топографічна або спортивна - завжди має основною метою отримати детальне, точне і достовірне зображення всіх особливостей ділянки земної поверхні, а зображення рельєфу цієї ділянки складає найбільш важливу частину змісту цих карт.

В даний час на топографічних картах найбільш поширений спосіб зображення рельєфу горизонталями. Горизонталі - лінії перетину січних площин* одного рівень з поверхнею нерівності, спроектовані на горизонтальну площину (рис. 3). Перетин поверхні вертикальної нерівності площиною, проведеною у цікавлячій нас напрямку, будемо називати профілем схилу. Відстань по вертикалі між січними площинами одного рівня називається висотою перерізу (1г), а відстань між горизонталями вздовж проекції профілю схилу - закладенням (d). Напрям пониження схилу вказується спеціальним знайомий - бергштрихом (А. 104).

*В топографії розглядають уровенные поверхні, эквидистантные поверхні океану, яка має форму, близьку до сферичної. Враховуючи дуже обмежену площу спортивних карт, ми будемо тут і надалі оперувати поняттям площині.

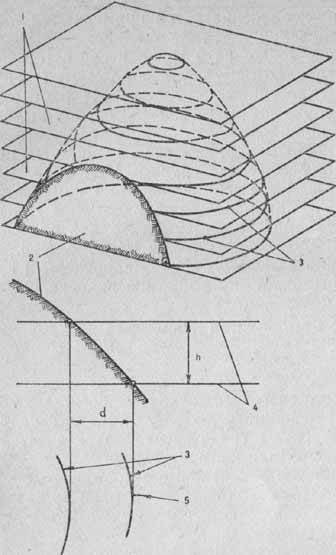

Рис. 3. Зображення рельєфу горизонталями:
1 - січні площини одного рівня; 2 - профіль схилу; 3 - горизонталі; 4 - проекції січних площин одного рівня; 5 - покажчик напрямку схилу - бергштрих

Рельєф на спортивних картах зображують за допомогою горизонталей і спеціальних знаків. При цьому використовують основні, допоміжні і потовщені горизонталі. Основні проводяться через ціле переріз, прийняте для даної карти. Допоміжні застосовуються для доповнення зображення, виконаного основними горизонталями. Їх проводять приблизно на половині висоти перерізу - допустиме зміщення по висоті до чверті перерізу. Вдаватися до них слід, лише коли вони несуть додаткову інформацію про елементи рельєфу, зобразити які без них неможливо. Між двома основними горизонталями допускається зображати тільки одну допоміжну. Для швидкої і грубої оцінки висот кожну п'яту основну горизонталь потовщують. При картографуванні слабопересеченной місцевості або при зображенні дрібних ізольованих елементів на картах з потовщеними горизонталями цього не можна робити.

Критерієм вибору висоти перерізу при складанні конкретної карти служать характер схилів, їх насиченість елементами рельєфу, які упорядник вважає за необхідне показати на карті. Висоту перерізу треба вибирати такий, щоб на характерних схилах картографируемого району між сусідніми січними площинами знаходилося не більше двох елементів рельєфу. Тоді укладачеві вистачить основних і допоміжних горизонталей для показу всіх елементів і дотримання їх "поверховості" на схилі.

Бергштрихи на спортивних картах показують, як правило, в набагато більшій кількості, ніж на топографічних. Справа у тому, що спортсмену під час змагань колись вивчати всі довколишні схили і форми рельєфу, щоб зробити висновок про напрямку схилу у цікавлячій його локальному ділянці карти. Окремі автори, посилаючись на зарубіжні, особливо скандинавські, карти, вважають, що бергштрихи взагалі не потрібні. Однак така точка зору справедлива лише для деяких, в першу чергу скандинавських, ландшафтів льодовикового знесення, де є тільки позитивні елементи і форми рельєфу. Діючі умовні знаки для спортивних карт СРСР допускають зображення позитивних елементів рельєфу без пояснення їх бергштрихами - це розвантажує картку.

Питання про кількість бергштрихів і місці їх розміщення має вирішуватися в кожному конкретному випадку. Основне правило ст. загальній формі можна сформулювати так: при погляді на дуже обмежену площу карти (-1 - 2 см²) направлення схилів повинно читатися однозначно.

Спосіб зображення рельєфу горизонталями на спортивних картах має деякі особливості. Сенс їх полягає в тому, що крім основного призначення - бути лінією одного певного рівня горизонталь на спортивній карті повинна давати максимум інформації для читання карти. Ось ці особливості:

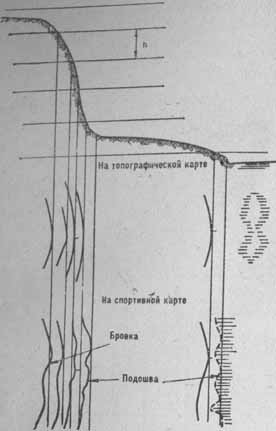

Рис. 4. Підошви і бровки

1) горизонталь повинна збігатися з підошвою і бровкою схилів, докладно описуючи всі деталі цих ліній (рис. 4);
2) основні та допоміжні горизонталі повинні відображати. всі невеликі елементи рельєфу висотою або глибиною більше 1/3 обраної висоти перерізу, особливо на схилах, неприпустимо опускати елементи рельєфу з-за того, що вони "не потрапили в перетин" (рис. 5);
3) елементи рельєфу на схилах, особливо пологих, мають чіткі обриси на місцевості (неглибокі лощини з чітким брівками, ребра), повинні зображатися на карті непрерывающимся малюнком горизонталей або спеціальних знаків (рис. 6);
4) одна горизонталь може давати кількісну характерно тику (висоту, глибину) елемента рельєфу (див. рис. 6).

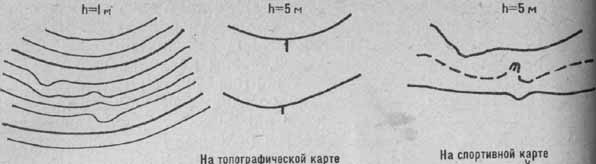

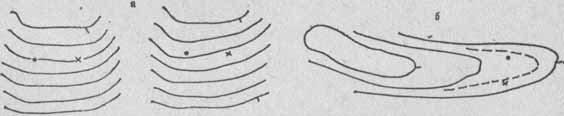

Рис. 5. Зображення невеликих елементів рельєфу

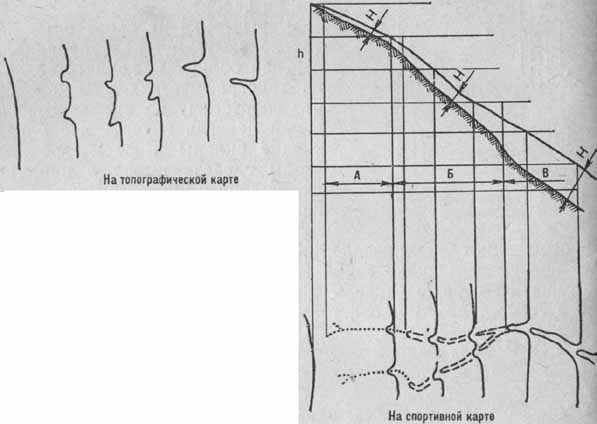

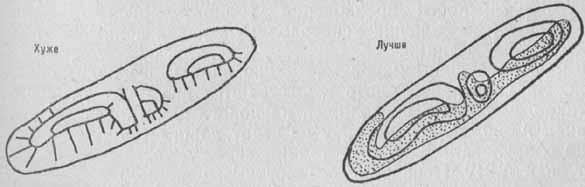

Рис. 6. Зображення довгастих неглибоких елементів рельєфу. Елемент врізаний в схил на величину:
H<0,25 h (ділянка А); H=0,25-0,5 h (ділянка Б); H=0,5-1 h (ділянка В)

Очевидно, що виконати вимоги перерахованих пунктів неможливо без зміщення основних горизонталей зі свого "юридичної" положення. На спортивних картах допускається зміщати

основні горизонталі по схилу (в межах половини перерізу, і затягувати їх для більш наочного зображення елементів рельєфу, трохи перебільшуючи глибину та висоту цих елементів на догоду кращої читаності. Однак такі зміщення не повинні спотворювати відносних висот окремих форм рельєфу та загального сприйняття їх конфігурації.

Перераховані особливості показу рельєфу на спортивних картах створюють найбільш суттєві передумови високої інформативності зображення.

Будемо розрізняти поняття елемент рельєфу і форма рельєфу. Елементи рельєфу - найпростіші частини, з яких будуються різні його форми. Виділимо наступні елементи рельєфу:

1) характерні точки: вершина, сідловина, злиття, дно;
2) структурні лінії: підошва, бровка, тальвег, вододіл;
3) найпростіші просторові елементи: бугор, гряда, виступ ребро, тераса, яма, щабель, прохід, сідловина, перемичка, лощина, промоїна, монотонний схил, обрив.

Вершина - найвища точка елемента або форми рельєфу. На карті не показується, але, як правило, фіксується зоровим центром верхньої горизонталі (рис. 7, 1).

Сідловина - пониження в гребені, розташоване між двома підвищеннями і двома лощинами. На карті не показується, але фіксується кінцями двох виступів і початком двох лощин. Є перетином ліній вододілу і тальвега (рис. 7, 2).

Злиття - місце сходження двох або кількох тальвегів. На карті показується розвилкою струмків (А.307, А.308), канав (А.309), пересихаючих струмків (А.310), сухих канав (В.110) або фіксується малюнком основних і допоміжних горизонталей (див. рис. 6, 7).

Дно - нижча точка елемента або форми рельєфу. На карті не показується, але фіксується зоровим центром нижній горизонталі (рис. 7, 4).

Підошва - структурна лінія рельєфу, що обмежує підстава схилів різних його форм. Може бути горизонтальної (показується основною або допоміжною горизонталлю) або похилій (її положення фіксується уявною лінією, що з'єднує місця різкого вигину горизонталей). Якщо схил зображений знаком обриву, підошва фіксується уявною лінією, що з'єднує незамкнуті кінці штрихів знака А.106. Якщо підошва не збігається з висоті з основною горизонталлю за топооснови, при коригуванні слід зрушити найближчу основну горизонталь на її рівень або показати її допоміжної горизонталлю (див. рис. 4, 7).

Бровка - структурна лінія рельєфу, що обмежує верхню частину схилу. По ній проходить різкий перегин схилу. Як і підошва може бути горизонтальної і похилої. У першому випадку показується основною або допоміжною горизонталлю, у другому - фіксується уявною лінією, що з'єднує місця різкого вигину горизонталей. При зображенні обривистих схилів позначається лінією, що з'єднує підстави штрихів знака А.106. Якщо бровка не збігається по висоті з основною горизонталлю на топооснови, при коригування слід зрушити найближчу основну горизонталь на її рівень або дати її допоміжної горизонталлю (див. рис. 4, 7).

Тальвег - структурна лінія, що з'єднує самі найнижчі точки, що лежать на дні від'ємних елементів і форм рельєфу.

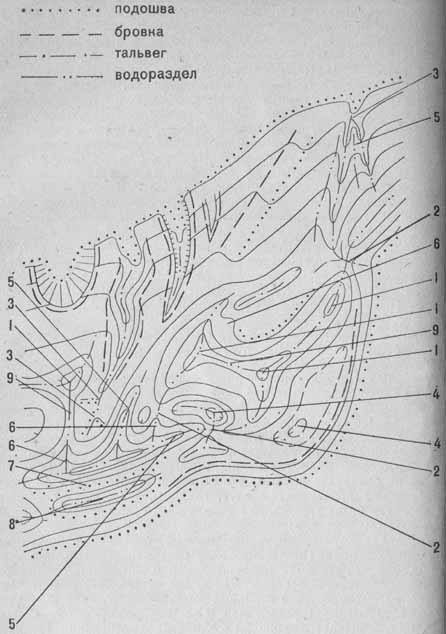

Рис. 7. Елементи рельєфу:
1 - вершина; 2 - сідловина; 3 - злиття, 4 - дно; 5 - ребро; 6 - виступ; 7 - промоїна, 8 - гряда; 9 - перемичка

Як правило, вона збігається з струмками, пересыхающими струмками сухими канавами і показується знаками А. 307, А. 308, А. 309, A.310, B.110. В інших випадках фіксується уявній лінією, що з'єднує місця різкого вигину горизонталей при їх перехід з одного схилу на інший (див. рис. 6, 7).

Вододіл - структурна лінія, що з'єднує самі високі точки двох протилежних схилів позитивних елементів і форм рельєфу. На карті не показується, але фіксується уявній лінією, що з'єднує місця різкого вигину горизонталей при їх перехід з одного схилу на інший. Водораздельная лінія є осьовою лінією таких елементів рельєфу, як гряда, ребро, перемичка (див. рис. 7).

Сукупність перерахованих точок і ліній становить так званий остов рельєфу.

Для аналізу просторових елементів рельєфу будемо розрізняти їх розміри по висоті: для позитивних елементів це буде їх висота, а для негативних - глибина. Позначимо на малюнках цю величину буквою Н.

Бугор - ізольована конічна або куполоподібна височина з різко вираженою підошовної лінією висотою понад 10 м. Аналогічні об'єкти висотою до 10 м будемо називати горбком, а позамасштабні за розмірами в плані - микробугорком.

На рис. 8 наведено способи зображення горбків на спортивній карті в залежності від їх висоти. Горбки висотою до половини перерізу показуються однією основною або допоміжною горизонталлю, в залежності від їх розташування щодо площині перерізу, а не від абсолютної висоти.

Горбки не завжди зображуються замкнутою горизонталлю. На рис. 8, ж два сусідніх горбка, розділених сідловиною, показано однієї загальної горизонталлю, яка одночасно дає і малюнок сідловини.

Гряда - вузька, витягнута височина, з крутими схилами, плоскою або округлої вершинної поверхнею і різко вираженою підошовної лінією (див. рис. 7, 8).

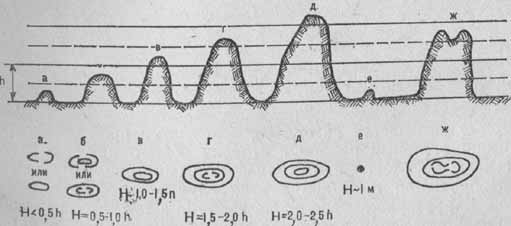

Рис. 8. Зображення горбів

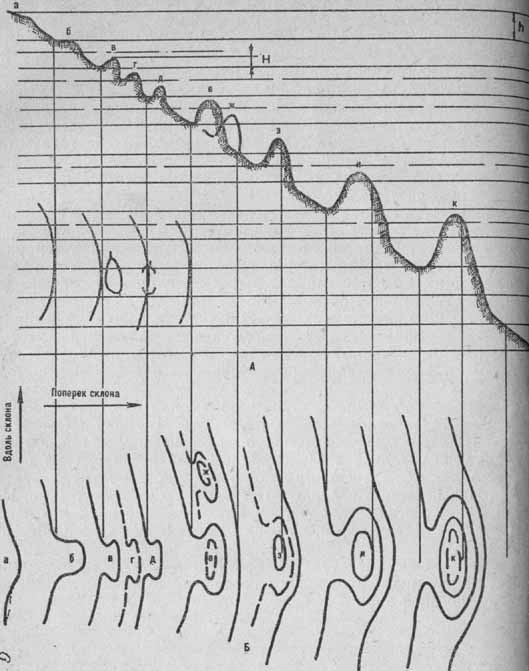

Рис. 9. Зображення виступу і горба на схилі:
в, г, а - H < 0.5 h; е. ж, з - H=0,6-1 h; H=1-1,5 h; H=1,5-2 h

Виступ - піднесення на схилі, поперечний профіль якого має незначний нахил у бік загального нахилу поверхні (рис. 9, а). Може бути горизонтальною (рис. 9, б). Особливості зображення виступів у цих випадках добре видно на малюнках. Характерна особливість виступу в тому, що його ширина уздовж схилу приблизно дорівнює або менше виступання від схилу. Він витягнуть поперек схилу (див. рис. 7, 6, 9).

Ребро - витягнуте, вузьке піднесення з похилою вершинної поверхнею на схилі (див. рис. 7,5).

Найбільші труднощі у недосвідчених укладачів викликає зображення на схилі горба. Найчастіше, і зовсім неправильно, його зображують, як на рис. 9, А. насправді бугор на схилі - не окремий елемент (як було у випадку, коли він розташовувався на площині), а складна форма рельєфу, що складається з трьох елементів: сідловини, виступу і горба на виступі. Всі ці елементи повинні бути зображені на карті. На рис. 9,-к наведено способи зображення цієї форми рельєфу в залежності від висоти горба над сідловиною (Н). Введення допоміжної горизонталі дозволяє показати, що бугор ж, маючи однакову висоту з горбом е, розташований нижче по схилу.

Тераса - горизонтальна або похила площадка, витягнута уздовж схилу. В поперечному профілі її поверхня горизонтально або злегка нахилена. В перерізі вздовж схилу утворюють терасу лінії можуть розташовуватися горизонтально або бути нахилені до обрію. Залежно від цього розрізняють горизонтальні і похилі тераси. Розмір тераси в цьому напрямку істотно (іноді в кілька разів) перевищує розмір в профілі (рис. 10).

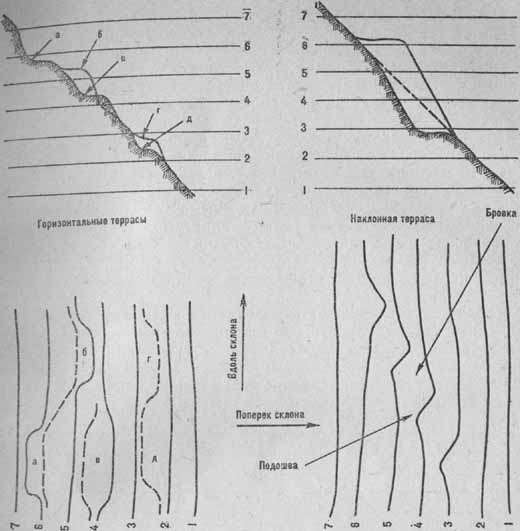

Рис. 10. Горизонтальні і похилі тераси

При зображенні горизонтальних терас одна з основних горизонталей повинна описувати бровку (під бровкою тераси будемо розуміти бровку лежить нижче схилу. підошвою називати підошву схилу, що лежить вище) або підошву елемента, а допоміжна горизонталь - іншу структурну лінію На рис. 10 тераса м, знаходиться по висоті в межах одного перерізу з терасою д, розташована вище по схилу - це показано введенням допоміжної горизонталі, яка описує бровку тераси р і підошву тераси д. При зображенні похилих терас бровки і підошви схилів повинні фіксуватися місця мі різких (часом навіть перебільшено різких) вигинів основних горизонталей.

Яма - кругла або овальна западина з різко вираженою бровкою. Аналогічні об'єкти, але за позамасштабні розмірами в плані, будемо називати микроямкой. Микроямки показуються на карті спеціальними знаками, причому знаком А.114 - невеликі пологі ямки, як правило, природного походження, а знаком A.115 - різкі поглиблення, воронки, зазвичай штучного походження. Виняток для знака А.115 складають маленькі карстові воронки. На рис. 11 наведено способи показу ям на карті. При зображенні ям слід дотримуватися рекомендацій, що стосуються зображення горбів.

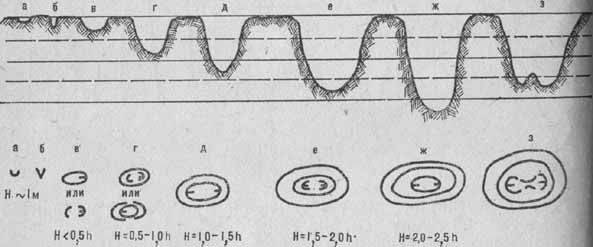

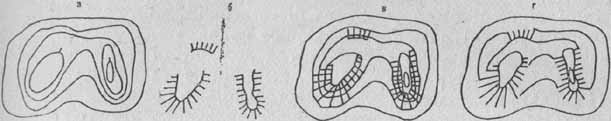

Рис. 11. Зображення ям

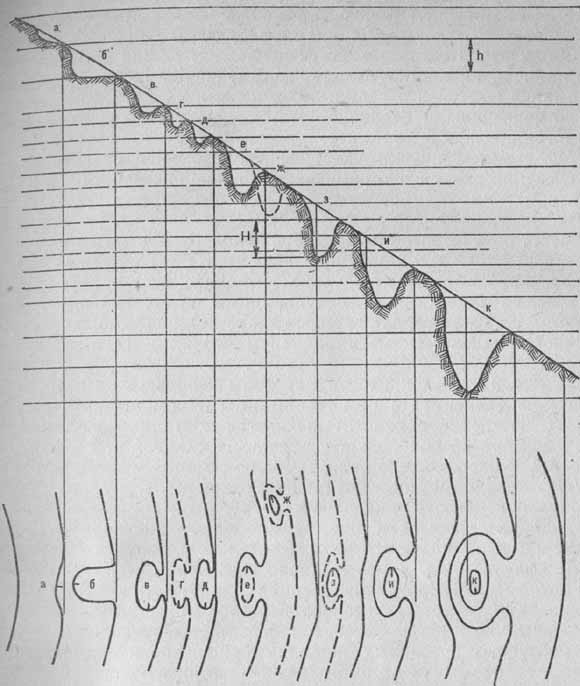

Рис. 12. Зображення ступені і ями на схилі:
а, р. д - Н<0,5 h; е, ж, з - H=0,5-1 h; H=l-l,5 h; к - H=l,5-2 h

Ступінь - поглиблення на схилі, поперечний профіль якого або злегка нахилений у бік загального нахилу поверхні (рис. 12, а), або горизонтальна (рис. 12, б). Ці особливості повинні відбиватися малюнком горизонталей. Ширина елемента уздовж схилу приблизно дорівнює або менше глибини врізання в схил.

Прохід - довгасте різке зниження між схилами двох сусідніх позитивних елементів і форм рельєфу, відкритий з двох сторін. Дно його горизонтально або злегка нахилене (див. рис. 7, 7).

Сідловина - як просторовий елемент рельєфу характеризується зниженням в гребені, розташованим між двома височинами і двома лощинами. Утворюється закінченнями виступів або ребер височин і початком лощин (див. рис. 7, 2} За наявності на місцевості чіткої седловинной точки малюнок горизонталей виступів і лощин повинен бути таким, щоб вони фіксували зорово седловинную точку, а лінії вододілу і тальвегів проходили через неї.

Перемичка - довгасте, вузьке піднесення, останні два сусідніх схилу і обмежена по кінцях спускаються до нього виступами або ребрами. Може бути горизонтальні або злегка похилій (див. рис. 7, 9).

Все сказане вище про зображення на схилі горбів відноситься в рівній мірі до зображення ям на схилі. На відміну від ями на площині яма на схилі - складна форма рельєфу, що складається з трьох елементів - сходи, ями на сходи і сідловини або, що зустрічається частіше, перемички, яка відокремлює яму від основного схилу. Всі ці елементи повинні бути відображені на карті.

На рис. 12,-к наведено способи зображення цієї форми рельєфу в залежності від глибини ями від сідловини (перемички) - Н. Введення допоміжної горизонталі дозволяє показати взаємне розташування об'єктів на схилі: при одній глибині яма ж розташована нижче ями е по схилу.

Лощина - витягнуте поглиблення, відкрите в бік загальною нахилу поверхні, що має з трьох сторін пологі, зазвичай за дернованные схили (див. рис. 6). Будь-яка лощина складається з трьох структурних ліній (дві бровки і тальвег) і схилів. Всі ці елементи повинні бути в максимально можливій мірі відображені на карті. Лінії бровок на середніх і крутих схилах повинні фіксуватися місцями різкого перегину горизонталей - його корисно кілька перебільшувати (див. рис. 7). На пологих схилах при неглибоко врізаних потоках бровки практично зображуються основними і допоміжними горизонталями. При цьому з'являється можливість показати і глибину елемента (див. рис.6). Схили лощин (за визначенням - задерновані) треба показувати горизонталями до крутизни, яку обмежують поліграфічні можливості, тобто до величини закладення 0,6 мм масштабі 1:10000. При висоті перерізу 5 м це відповідає схилу крутизною 40°. Спосіб показу схилу лощини горизонталями необхідний тому, що на карті відразу читаються висота і крутизні схилу. За зазначеним міркувань доцільно і більш круті схили (до 45°) показувати горизонталями, а не знаком обриву, зменшуючи їх крутизну до величини закладення 0,6 мм. Лощини зображуються непрерывающимся малюнком горизонталей.

Промоїна - витягнуте поглиблення незначною довжини, відкрите в бік загального нахилу поверхні і має з трьох сторін круті незадернованные схили. Вимоїни шириною між брівками менше 3 м показуються знаком А.109, а більше 3 м - знаком А.108.

Лощини і промоїни, гирло яких розташоване вище підошви схилу, називаються висячими.

Монотонний схил, або просто схил, - задернованная похила поверхня, що не має в межах своєї площі інших елементів рельєфу. Схил обмежений зверху бровкою, а знизу - підошвою. На карті показується горизонталями до мінімально допустимого закладення.

Обрив - крутий, незадернованный земляний схил. На карті оголюється знаком А.106. Бровка показується лінією, з'єднує підстави штрихів, а підошва - уявною лінією, минаючої через протилежні кінці штрихів. Обидва елементи мають на карті строго відповідати по плановому положення цих ліній на місцевості. Площа, закрита штрихами, відповідає простору, зайнятому схилом у плані. Висота обриву визначається довжиною не штрихів в його знаку, як іноді помилково уявляють, а числом відповідних до обриву і замикаються на ньому горизонталей. Слід зазначити, що критерієм вибору, яким знаком показати схил - горизонталями або штрихами, служить його крутість, а не покриття (задернован - не задернован). Завжди треба віддавати перевагу горизонталях. Так, не дуже крутий незадернованный піщаний схил краще показати горизонталями зі знаком В.211 (відкритий пісок).

Розглянувши всі елементи рельєфу, ми приходимо до висновку, що будь-який, навіть найскладніший, рельєф можна зобразити на карті комбінацією його найпростіших елементів. Завдання упорядника полягає в пізнанні цих елементів на місцевості, визначенні їх планового і висотного положення і правильному зображенні на карті.

Якщо все укладачі карт будуть дотримуватися наведеної вище класифікації елементів рельєфу і, найголовніше, ідентичності в їх зображенні на карті, виникне якась стандартизація. Спортивні карти стануть легше читатися, а спортсмени швидше і об'єктивніше зможуть створювати зоровий образ місцевості при погляді на карту. Це важливо ще й тому, що переважна більшість перерахованих елементів рельєфу використовується в якості об'єктів КП, причому об'єктів найбільш надійних і часто зустрічаються.

Після ознайомлення з елементами рельєфу перейдемо до огляду форм і комплексів форм рельєфу, класифікуючи їх за умовами освіти і залежно від основної активної сили (або фактори), визначальною в даний час процеси перетворення рельєфу. Ми, природно, будемо розглядати ландшафти, які використовуються для змагань зі спортивного орієнтування і представляють потенційний інтерес в цьому плані.

Почнемо з комплексів форм рельєфу, обумовлених діяльністю поверхневих текучих вод. Вони найбільш поширені і зустрічаються практично у всіх ландшафтних зонах. Їх можна розділити на водноэрозионные форми, пов'язані з розмивом і руйнуванням ґрунту силою поточної води, і водноаккумулятивные, пов'язані з відкладами твердих частинок, які переносяться поточними водами.

Найбільш поширені елементи водноэрозионные і форми рельєфу - лощини, промоїни, яри, балки. Типовий приклад ландшафту з водноэрозионным рельєфом показаний на карті II.

Лощини, або улоговини стоку, характеризуються простотою форм, положистістю та згладженню схилів. Утворюються в результаті площинного змиву грунту зі схилу і широко поширені у районах пухких поверхневих відкладень. Якщо розмив дна лощини посилюється, починає розвиватися промоїна у вигляді вузької вибоїни з V-образним або трапецієподібним поперечним перерізом. Характерна особливість лощин і промоїн - профіль дна цих форм повторює профіль поверхні схилу.

З промоїн, розташованих на крутих схилах, під дією водної ерозії утворюються яри. Вони розвиваються повільно і безперервно. Для зростаючого яру характерний верховий перепад - крутий ділянку на початку яру, з якого падає вода.

Яр (див. рис. 55) - складний комплекс форм рельєфу, до складу якого входять промоїни, лощини, обриви. Особливість яру - профіль його дна не співпадає з характером поверхні схилу, тобто яр глибоко врізається в схил і представляє в таких місцях серйозну перешкоду для спортсменів. На високих схилах утворюються складні системи розгалужуються лощин і промоїн, між якими розташовані куполоподібні височини. Такі сильно порізані схили займають площі шириною до декількох кілометрів і представляють великий інтерес з точки зору орієнтування.

Остання, загасаюча, стадія розвитку яру - балка. Верховий перепад у неї відсутня, гирло виходить на дно долини, схили пологі, задерновані. Часті по дну дороги і стежки.

Типовий приклад водноаккумулятивного рельєфу - заплава великих річок. Заплавою називається частина дна долини, безпосередньо примикає до русла (карта III). Більшість річок рівнинних територій мають заплави шириною від кількох сот метрів до десятків кілометрів. З обох сторін заплава обмежена схилами корінних берегів долини або надпойменными терасами. Таке сусідство дає цікаве для орієнтування поєднання різних ландшафтів: заплава, водноэрозионный рельєф схилу долини, еоловий (див. нижче) рельєф поверхні тераси.

В поперечному перерізі у заплаві розрізняють: прирусловую - найбільш піднесену частину; центральну - і має понижену рівну поверхню; притеррасную, найбільш знижену, у вигляді заболоченої низини вздовж корінного берега. Після повені на поверхні заплави осідає матеріал, переносне порожнистої водою. Поблизу русла осідає найбільш великий матеріал - виникають вали, розташовані паралельно руслу, іноді у кілька рядів. Русло, блукаючи по заплаві, утворює стариці, уздовж яких теж зустрічаються прируслові вали. Характерні елементи рельєфу заплави - гряди і ями, причому абсолютні висоти заплавних гряд однакові. Зниження між грядами мають довгасту форму, нерідко бувають замкнутими і також лежать на одній висоті. Іноді серед заплави трапляються височини, представляють залишки високих терас, - їх називають долинными останцями.

Рослинний покрив нерівномірний, часто важкопрохідний, велика кількість розсіюючих орієнтирів у вигляді стариць, боліт та чагарників, відсутність системи просік роблять зрозумію цікавим ландшафтом для орієнтування. Заплавний ландшафт поширений повсюдно по території нашої країни та приурочений до долин річок.

Робота підземних вод значно впливає на формування рельєфу земної поверхні, вона утворює привабливі для орієнтування комплекси форм рельєфу - карст зсуви.

Води атмосферних опадів, просочуючись через водопроникні поверхневі шари, досягають водотривких шарів (наприклад, глини) та утворюють водоносні горизонти. Якщо при цьому поверхневі шари складені розчинними породами (вапняки, доломіт, гіпс), утворюється своєрідний комплекс форм рельєфу, званий карстом. Карст розвивається в районах з горизонтальної або слабоволнистой поверхнею, на пологих схилах або на дні широких полонин. Він буває голим, або відкритим, - якщо поверхня, наприклад, вапняку позбавлена ґрунтового покриву та рослинності, і покритим - якщо грунт і рослинність зберігаються.

Найбільш поширені форми покритого карсту - карстові воронки. На території СРСР комплекси форм рельєфу покритого карсту поширені в Архангельській, Ленінградської, Горьківської областях, Башкирської і Татарської автономних республіках. Типовий приклад карстового рельєфу показаний на карті IV.

Цікаві для орієнтування зсуви - пухка поверхнева товща, яка відокремилася від лежачих вище неї по схилу шарів і змістилась без перекидання вниз по схилу. В результаті зсувів на схилах утворюється безладне поєднання ям, горбків, ступенів і виступів на різних рівнях. Пониження часто заболочені, іноді містять невеликі озерця. Старі зсуви задернованы і покриті лісом. На території СРСР зсуви особливо поширені на схилах долин Волги, Оки, Дону, Дніпра, зустрічаються в передгір'ях Карпат, Кавказу.

Зображення зсувного рельєфу на спортивних картах зустрічає труднощі з-за суперечливих вимог цього ландшафту. Високі, круті схили річкових долин або передгір'їв вимагають збільшення висоти перерізу для розвантаження карти, а дрібні елементи рельєфу зсувів - її зменшення. Типовий рельєф зсувний представлений на карті V.

Важливу роль у формуванні сучасного рельєфу земної поверхні зіграли давні льодовики. Ландшафти, пов'язані з їх діяльністю, особливо цікаві для орієнтування. По-перше, вони насичені технічно складними елементами і формами рельєфу, нерідко з важкої прохідністю. По-друге, в цих зонах розташовуються провідні в галузі міжнародного орієнтування країни - Швеція, Норвегія, Фінляндія, Данія, НДР. І в нашій країні таких районах найбільш розвинене орієнтування (Радянської республіки Прибалтики, Ленінградська область). Природно, що природні особливості північних країн наклали свій відбиток на загальні принципи і концепції розвитку орієнтування в цілому, і особливо на підготовку спортивних карт і дистанцій.

Всю область давнього зледеніння можна розділити на області льодовикового зносу і льодовикової акумуляції.

Самій північній є область льодовикового знесення. У межах території СРСР - це Кольський півострів, Карелія, північна частина Карельського перешийка. Тут льодовик справив велику руйнівну роботу, поглибив існували пониження, обробив височини, надавши їм форму "баранячих лобів". Це скелясті виступи корінних порід, один схил яких (звернений у бік насувалося льодовика) гладко відшліфований і має згладжений профіль, а протилежний - крутий, нерівний. На місцевості багато скельних виходів, скупчень каменів, скатанных льодовиком валунів. Замкнуті негативні елементи рельєфу відсутні (карта VI). Грунт майже повсюдно кам'янистий - виняток складають болота, за якими скандинавські орієнтувальники нерідко вибирають виграшні шляху. На жаль, хороших вітчизняних спортивних карт на такі райони практично немає.

Північніше межі останнього зледеніння проходить пояс звичайно-моренного рельєфу шириною 100-300 км Найчастіше він зустрічається на високих вододілах і являє собою безладні скупчення пагорбів, гряд і озерних улоговин, чергуються з заболоченими рівнинами. Пагорби розташовані близько один до одного, мають розміри в плані 50-300 м при відносній висоті від 5 до 70 м і крутості схилів 10-30°. Зустрічаються вали шириною від 0,5 до 3 км при відносній висоті 10-60 м. Найбільш часті елементи рельєфу - виступ, ребро, щабель, тераса, а форми-горб і яма на схилі. Характерно наявність озер і боліт, розташовані в безпосередній близькості одне від іншого на різних - від кількох до десятків метрів - рівнях. Сучасна гидросеть у багатьох місцях абсолютно не погоджена" з льодовиковими утвореннями: струмки і річки "перепилюють;" гряди і горби. Долини річок і струмків вузькі, з обривистими берегами, заплава у багатьох місцях відсутня. Сильна розчленованість і складність рельєфу, а також обумовлені ним важкопрохідний характер, рослинності і мала господарське освоєння людиною роблять ці райони виключно цікавими для орієнтування Приклад звичайно-моренного ландшафту наведений на карті VII.

Пояс звичайно-моренного рельєфу служить межею двох зон значно відрізняються один від одного. Північніше нього розташована зона основний, або донної морени, для якої характерні моренна рівнина і горбисто-моренний рельєф. Зважаючи згладженості рельєфу і великий господарської освоєності зона моренной рівнини не представляє особливого інтересу для орієнтування.

Горбисто-моренний рельєф займає окремі ділянки серед рівнин основної морени. Пагорби округлої або овальної форми розташовані безладно, між ними розкидано безліч озер і добре розвинена мережа водотоків. Характерні форми рельєфу в цій зоні - друмлины - продовгуваті горби, витягнуті в напрямку руху льодовика. Довжина їх 400 - 1000 м при ширині 150-200 м і відносної висотою 10-40 м. В плані мають вигляд овалу, складені глиною і валунами. На схилах трапляються такі елементи, як виступи, ребра, сходи, лощини. Зустрічаються друмлины в Естонії, на Кольському півострові, в Карелії, Білорусії.

В результаті діяльності талих вод льодовика в зоні основної морени утворилися ози і ками. Ози, або, як їх ще називають, сельги, являють собою гряди висотою від 5 до 60 м з вузьким гребенем і круті (30-40°) схилами шириною в підставі 100-200 м. Часто мають симетричні схили, прямолінійні в плані. Довжина їх сягає кількох кілометрів. Складені піщано-гальковим матеріалом. Широко поширені в Карелії і Архангельській області.

Ками - плосковершинні пагорби з крутими схилами висотою від 5 до 70 м, з розмірами у поперечнику від 100 до 2000 м. Складені пісками, гравієм і валунами. Ками нерідко чергуються з озерними улоговинами, утворюючи складний горбисто-озерний ландшафт. Найбільш широко поширені на північному сході Карельського перешийка, на схід від Чудського озера і в багатьох інших місцях.

Горбисто-моренний рельєф досить привабливий для орієнтування. Комплекси форм його складають основу переважної більшості спортивних карт Радянської Прибалтики (карта VIII).

В областях, розташованих на південь від кордону максимального зледеніння, діяльність льодовика позначилася на формуванні рельєфу лише непрямим шляхом і виразилася в освіті великих піщаних рівнин, званих зандрами. Зандры широко Поширені в Поліссі, Придніпровської низовини, Оксько-Донський і Тамбовської рівнинах. Тут переважає древнедюнный рельєф у вигляді горбків висотою 5-7 м. Междюнные простору рясніють озерними улоговинами і болотами. Зандры - результат відкладення льодовикових талих вод і подальшого перевевания піску вітром. Болота в цих районах зазвичай лежать на одному рівні. Характер рельєфу складний - безліч дрібних елементів, в основному ям, горбків, виступів, лощин. Для орієнтування менш цікавий, ніж описані вище зони давнього зледеніння, у зв'язку з невеликими відносними висотами елементів і форм рельєфу. Приклад зандра наведено на карті IX.

Завдяки роботі вітру виникли різноманітні форми рельєфу дюнних пісків. Найбільш поширені і параболічні кільцеві дюни (карта X). Роботі вітру зобов'язані своїм походженням та інші еолові форми рельєфу, складені з піску (зандры, горби на терасах великих річок).

З комплексів форм рельєфу гірських районів нас можуть цікавити передгір'я - смуги пагорбів, що відокремлюють власне гори від навколишньої рівнини, складені продуктами руйнування самих гір (щебінь, галька, пісок), і так звані низькі гори Останні мають абсолютні висоти від 200 до 700 м з крутизною схилів від 5 до 10°. Для них характерні округлі вершини і гріб ні, розвинена мережа негативних форм водноэрозиоиного походження, іноді зустрічаються різкі скелясті форми. Такі гори Середнього Уралу, Кольського півострова, Карелії. Середньо висотні гори мають абсолютні висоти від 700 до 2000 м і крутизну схилів 10-20°. Це Південний Урал, Карпати, Крим, відроги Кавказу, Алтаю, Саян, Паміру, Тянь-Шаню. Останні ландшафти становлять особливий інтерес, пов'язаний з тим, що орієнтування в більшості країн континентальної Європи (Швейцарія Угорщина, Австрія, Чехословаччина, НДР, Болгарія) проходить у горах. Різка пересеченность та висота схилів окремих форм рельєфу змушує спортсменів застосовувати зовсім іншу тактику вибору шляхів руху, ніж на рівнині. Нарешті, починаючи з висот близько 1500 м позначається висотний фактор з усіма витікаючими наслідками. Приклад гірського рельєфу проілюстровано картою XI.

Скелі і камені

Скелі і камені - важливий для орієнтування елемент ландшафту. Вони служать хорошими об'єктами читання карти і цікавлять спортсмена як перешкоду при русі і як небезпека при їх подолання. Способи зображення цих об'єктів на карті повинні максимально допомагати виявленню перерахованих характеристик скель і каменів.

Скельні стіни - особливий вид рельєфу. Непереборна стін показується знаком А.201. Товста лінія, що з'єднує кінці штрихів, зображує бровку, а уявна лінія, що з'єднує протилежні кінці штрихів, - підошву схилу, зайнятого стіною. У такий спосіб дається точне обрис стіни в проекції та горизонтальну площину. При нестачі місця поперечны штрихи можна не показувати. Це особливо важливо при зображенні вузьких проходів в стіні - суттєвого елемента при виборі шляху через скелі. Якщо скельна стіна розташована на березі водойми і під нею уздовж берега немає проходу, поперечні штрихи повинні заходити за берегову лінію ("у воду").

Для показу своєрідних гірських ландшафтів, наприклад пісковикових скель, застосовують знак В.202. Площа смуг занимав проекцію схилу на горизонтальну площину.

Переборні скельні стіни - уступи, не представляють небезпеки і серйозного перешкоди для руху спортсмена відзначають знаком В.203. Правила його зображення аналогічні знаку А.201.

Висота скельних стін і уступів, як і земляних обривів, визначається кількістю відповідних до стіни і замикаються на ній горизонталей.

Недолік знаків А.201, В.202, В.203 полягає в те, що вони не несуть інформації про висоту об'єкта, отже, тільки з ним важко скласти зоровий образ місцевості.

Рис. 13. Зображення скель на рельєфі

Враховуючи це, необхідно при зйомці скельних форм на складному рельєфі насамперед передати малюнком горизонталей всі наявні на місцевості елементи і форми рельєфу (рис. 13, а), потім зробити ескіз скельних об'єктів (рис.13,6), накласти їх один на друга (рис.13,е) і, прибравши шматки горизонталей, закриті знаком скельної стіни, отримати остаточне зображення (рис.13,г). Технічно зйомку скельної місцевості на складному рельєфі доцільно вести на двох суміщених пластиках-для коричневого і чорного кольорів (докладніше див. стор 83).

При виданні карт на скельні райони зі складним рельєфом слід звертати особливу увагу на точне суміщення чорного та коричневого кольорів.

Суцільна кам'яниста поверхня, що не представляє перешкоди для руху, показується знаком В.212. В умовних знаки для міжнародних змагань (таблиця ІОФ 1975 р.) і національні знаки Скандинавських країн цей знак зображує поверхня "баранячих лобів". На території нашої країни зустрічаються суцільні кам'янисті поверхні іншого походження і зовнішнього вигляду. Іноді вони бувають залісненою (наприклад, на Уралі). Доцільно все різновиди таких поверхонь за умови, що за них можна вільно пересуватися, позначати знаком В.212. Тим більше, що його поєднання з горизонталями несе інформацію про висоті кам'янистій форми рельєфу. Для зображення переборних скельних стін на не дуже крутих схилах перед почтительней знак В.212, накладений на горизонталі, ніж знак В.203 (рис. 14).

Рис. 14. Різні способи зображення кам'янистих поверхонь

Окремі камені, залежно від розмірів, зображують знаками А.206 і В.207. Питання про те, які камені показувати на карті, а які опускати, має вирішуватися керівником робіт у кожному конкретному випадку. Кількісні критерії (висота, розміри в плані) дати важко. Загальне правило можна сформулювати так: при читанні карти завжди повинна бути можливість впізнати на місцевості всі камені, наявні на карті.

Площі, вкриті камінням настільки, що всі окремі камені показати неможливо, але не представляють перешкоди для руху, позначаються знаком А.209. Така площа при зйомці оконтуривается абрисной лінією, не зображуваної у виданні, і потім рівномірно заповнюється фігурами трикутників знака В.209.

Кам'янистий грунт, складена задернованными камінням середнього і малого розмірів, що представляє утруднення для руху, показується знаком В.210. В деяких випадках, наприклад, коли вся площа району така, допускається знак В.210 не давати Площі, вкриті камінням настільки, що вони уявляю серйозне утруднення для руху (кам'яні осипи в горах, курумы), позначаються знаком А.208. Поєднувати знаки А.206 і В.207 зі знаками А.208, А.209 і В.210 недоцільно.

Гідрографія і болота

Водойми і болота - достовірні об'єкти для читання карти але все-таки в першу чергу цікавлять спортсмена з точки зору можливості їх подолання. Вони становлять потенційну мабуть саму серйозну небезпеку і створюють суттєві перешкоди для руху.

Основним символом небезпеки і вказівкою на заборону руху служить чорна абрисная лінія. Вона входить у склад знаків А.301, А.302, А.305, А.311. Відсутність чорної абрисной лінії говорить про можливості подолання водної перешкоди - знак А.306. Броди на великих непереборних річках показують розривом абрисной лінії.

Важливі для спортсменів місця проходів через водні перешкоди. На спортивній карті показуються всі види переправ містків. Якщо міст розташований на дорозі або стежці, вживають знак А.320; якщо до містка не веде дорога (наприклад, спеціально обладнаний для дистанції перехід через річку), використовують знак А.319. Переправу без містка, наприклад ряд каменів у воді, можна позначити знаком А.321.

Здоланний водний потік шириною більше 5 м зображується знаком А.306, причому товщина лінії цього знака в масштабі карти показує ширину об'єкта. Водні потоки шириною від 5 до 2 м даються знаком А.307, а менше 2 м знаком А.308. Ці об'єкти повинні чітко розпізнаватися на місцевості.

Старі зарослі канави, в яких вода не буває завжди і не по всій довжині, відзначають знаком А.309, а пересихаючі струмки з окремими бочагами, вузькі (менше 7 м) смужки боліт - знаком А.310. Якщо вздовж канави йде насип висотою більше 1 м, такий об'єкт треба позначати поєднанням знаків А. 107 і А.308.

Знаком А.315 зображують штучні резервуари з відкритою водою, а знаком А.316 - криниці, джерела зі зрубом або чітко видимою трубою. Джерела без зрубу, в природному стані, позначають знаком А.317. Якщо джерело не має стоку, то фігуру знака орієнтують на північ, а якщо стік є, то фігуру малюють відкритої частиною в бік стоку.

Болотом в географії називають надмірно зволожені ділянки, покриті шаром торфу потужністю понад 30 см; якщо ж торфу немає або його потужність менше 30 см, такі надмірно зволожені ділянки називають заболоченими землями.

Знаком А.311 позначають небезпечне, непрохідне болото, а також заросле озеро, затоплений ліс, небезпечний, хитний берег озера, грязьові калюжі, небезпечні при їх перетині. Важкопрохідні болота з водою в будь літній час, високими купинами і характерною рослинністю зображують знаками С.323 і С.324. Якщо на болоті немає лісу від природи і воно виглядає як луг, застосовують знак С.323. Легкопроходимое болото, сухе спекотне літнє час, з невисокими купинами або без купин показують відповідно знаками А.312 і А.313.

Знаком заболоченості (А.314) позначають сирі луки, листяний ліс в низинах, перехідну зону від болота до сухої землі. Заболочений ліс за характером рослинності, як правило, не відрізняється від лісу на сухій землі.

Рис. 15. Зображення болота

Якщо болото має чітку бровку висотою вище 0,5 м, відповідна штрихування болота на карті повинна примикати до найближчої основною або допоміжною горизонталі. Якщо чіткої бровки немає, контур болота передається краєм штрихування (мал. 15), який повинен точно відповідати краю болота.

Піднесення висотою 0,5-1 м, складені мінеральної грунтом, часто зустрічаються серед болота, показують розривом у штриховці без оконтурювання горизонталями (див. рис. 15). Такі піднесення прийнято називати сухою землею.

Ступінь прохідності болота характеризується тільки станом грунту. Прохідність рослинності на болотах показується своїми знаками (накладення зеленого кольору на штриховку болота). Незважаючи на те, що рослинність на болоті відрізняється за породам і зростання від основного масиву лісу, межа рослинності (пунктир знака А.410) не дається.

Елементи гідрографії на спортивних картах показуються за станом на серпень, найсухіший місяць року.

Рослинність

Рослинність - найбільш мінливий компонент ландшафту. Вигляд її різко змінюється у зв'язку зі зміною часів року. Зрілий ліс піддається вирубках, а нові посадки та самосів на вирубках швидко підростають. Старіння спортивних карт відбувається насамперед рослинності. З усього сказаного можна зробити висновок, що елементи рослинності є менш достовірними об'єктами читання карти. Разом з тим умови прохідності і видимості в набагато більшою мірою, ніж від інших компонентів ландшафту, залежать від рослинності.

Основні принципи зображення рослинності полягають в наступному:

1) білим позначається легкопроходимая рослинність, практично не знижує швидкості бігу;
2) жовтим в двох відтінках показуються всі розрідження в рослинності, аж до відкритих перегляду ділянок;
3) зеленим в трьох відтінках даються все більш густі ділянки рослинності, що істотно знижують швидкість бігу. Критерієм вибору тієї чи іншої градації служить зниження швидкості руху спортсмена порівняно зі швидкістю в білому лісі;
4) заповнюють знаки використовуються для показу ділянок різної рослинності, які є суттєвими об'єктами читання карти. Вони проставляються на даній площі в мінімальному, але достатньому для сприйняття кількості.

Рекомендації ІОФ і вітчизняні керівні матеріали допускають для малопересеченной місцевості детальне зображення рослинності з метою використання її як об'єкта читання карти.

Знаком відкритого простору А.401 показують оброблювані землі, луки, сади, пустки, вигони. На цих площах можуть бути окремі дерева і кущі, низькорослі посадки, дозволяють переглядати всю площу. Якщо відкритий простір труднопрохідна, знак А.401 поєднують із знаками С.416 або С.418 в залежно від зниження швидкості (наприклад, стланик, зарості колючок, вересові пустки).

Виорані і засіяні землі зображують знаком С.414, підкреслюючи заборона руху по них.

Знаком напіввідкритого простору А.402 позначають злегка зарослі вирубки, поля, луки, відкриті простори з внемасштабными групами дерев або кущів, рідкісний ліс, посадки висотою близько 1 м. Всі ці площі не знижують швидкості бігу. Ділянки рідкісного лісу можуть пояснюватися знаком С.422, як в поєднанні з знаком А.402, так і окремо. Невеликі площі напіввідкриті допускається показувати знаком А.401.

Знаком С.415 відзначають суцільну деревну або чагарникову рослинність, практично не знижує швидкості бігу.

Знаком В.403 зображують згущення рослинності з обмеженою видимістю, крізь які можна бігти, але швидкість пересування знижується до 50-80% порівняно зі швидкістю руху по "білому" лісі. Для позначення таких ділянок на чорно-білих картах застосовують знак С.417. Аналогічні по прохідності площі з хорошою видимістю (наприклад, бурелом в зрілому парковому лісі) позначають знаком С.416.

Знак В.404 свідчить про дільницях густий рослинності при сильно обмеженої видимості, через які дуже важко бігти; швидкість пересування знижується до 20-50%. Для аналогічних по прохідності ділянок з гарною видимістю вживають знак С.418.

Знаком А.405 показують хащі або колючі зарості, через які можна насилу пройти кроком, а бігом пересуватися неможливо; швидкість знижується до 0-20%. На чорно-білих картах знаки В.404 і А.405 замінюють в таких випадках знаком С.419.

Знаки важкопрохідної рослинності (В.403, В.404, А.405, С.416, С.418) виконуються тільки зазначеними в таблиці засобами - стандартними сітками або штриховками. Застосовувати будь-які інші саморобні сітки довільного малюнка або повну фарбу іншій тональності не можна.

Знак вирубки С.420 на площі оконтуренной показує ділянку вирубаного лісу з пнями, залишками сучків, знову посадженим лісом, окремими деревами і кущами. Видимість прохідність цієї площі при необхідності пояснюється додатково знаками А.401, А.402, В.403, В.404, С.416, С.418, С.421.

Допускається застосовувати знак С.420 в неоконтуренных площах, позначаючи їм ділянки вибіркової рубки, прочищення ліси, ведуться у момент змагань вирубок. Знак зручний для оперативного внесення в готовий тираж карток. У всіх випадках знак показує утруднення руху.

Напіввідкриті простору, рух по яким утруднене рослинністю (стланик, колючки, вереск), позначають знаком С.421. Знак може мати три градації, відповідні зеленій частині знаків В.403, В.404, А.405. У двох перших градаціях знак виконується у виданні суміщенням відповідних зелених сіток (по всьому полю) зі знаком А.402 (по всьому полю). У третій градації знак виходить поєднанням малюнка знака А.402, виконаного на оригіналі зеленого (по всьому полю), зі знаком А.401 (по всьому поля).

Рослинність, прохідну без перешкод в одному певному напрямку, важко в інших напрямках, наприклад посадки з широкими прогалами між рядами дерев, показують знаком В.406. При цьому зелена частина знака дається відповідної градацією, а білі смуги орієнтуються в напрямку гарної прохідності.

Знаком В.408 зображують оброблені землі, на яких ростуть плодові дерева або ягідні чагарники, а знаком А.409 - чітку межу лісу і оброблюваних земель. Має сенс заборону руху через культурні угіддя.

Чіткий край рослинності, добре видима штучна границя порід або віку лісу і чагарника показується знаком А.410. Знак опускається, якщо зазначені кордону збігаються з іншими лінійними орієнтирами, позначеними на карті (дороги, стежки, канави, огорожі, просіки).

Нечіткі контури фіксуються переходами від однієї фарби або сітки до іншої або краями цих сіток і фарб (знак А.411) та іншими знаками не пояснюються.

Знаки С.423 і С.424 застосовують для позначення ділянок хвойної (листяної) рослинності однієї породи (наприклад, сосна, ялина або береза, дуб), різко виділяється в загальному масиві. Ліс вважають складається з однієї породи, якщо вона становить не менше 80% дорослих дерев. Кожен заповнює знак дійсний тільки до найближчого контуру або лінійного орієнтира. На карті заповнюють знаки поміщають в найменш навантажені місця: фігура знака не повинна закривати елементи рельєфу, гідрографії, дорожньої мережі. У болотяній штриховці під фігурою заповнює знака робиться розрив, який, природно, не означає наявності в цьому місці сухої землі. Слід відзначити, що заповнюють знаки - незручний спосіб показу якісної характеристики рослинності, на карті для навантаженої них іноді просто немає місця. Разом з тим породи дерев в деяких випадках служать чудовим об'єктом читання карти. Рішення цього протиріччя лежить, мабуть, у вишукуванні способу показу породи дерев спільно з прохідністю фоновими знаками. При виданні кольорових карт це можна виконати, наприклад, введенням додаткових фарб з градаціями сіток. У цьому напрямку доцільно поекспериментувати.

Знаком В.412 показують окремі дерева і позамасштабні групи дерев, що мають значення орієнтирів. За розсуд упорядника карти допускається окремі дерева не позначати. Окремі кущі чи позамасштабні групи кущів зображують знаком В.413. Вузькі, позамасштабні по ширині, смуга дерев позначають білої оконтуренной смужкою, якщо смуга закриває видимість, або ланцюжком символів В.412, якщо смуга "прозора".

Кілька слів про галявинах. Вони малюються на карті оконтуренным знаком А.401 і являють собою в природі цілком певний об'єкт. У тлумачному словнику російської мови під редакцією Д. Н. Ушакова слово "поляна" пояснюється як "невелика рівнина, луг на узліссі або серед лісу галявина". Дуже гарне визначення! Не слід показувати на спортивній карті як "поляни" розрідження в лісі, ділянки непроросших посадок, місця, де зрубані 2-3 великих дерева.

На закінчення відзначимо, що при створенні сучасної навантаженої спортивної карти необхідної генералізації зображення підлягають передусім елементи рослинності на догоду більш повного зображення елементів рельєфу і гідрографії та поліпшення читаності карти. Це твердження, природно, не відноситься до показу умов прохідності.

Штучні споруди

Штучні споруди - дуже важливий компонент ландшафту для орієнтування. Вони цікавлять спортсмена і як найбільш достовірні об'єкти для читання карти, і як шляхом "найменшого опору" при рух на місцевості. Саме ці особливості в першу чергу повинні відображатися на спортивній карті. Елементи цієї групи, мабуть, найменш стабільні в часі.

Знаком А.502 показують шосейну дорогу з покриттям (асфальт, бетон, гравій, камінь) ширше 3 м. Великі площі, покриті асфальтом, позначають тим же знаком із зображенням їх розмірів масштабі. Асфальтовані доріжки шириною менше 3 м (лыжероллерные траси, прогулянкові доріжки у парках) відзначають знаком А.504, а будуються шосе - знаком В.503.

Знак А.504 застосовують для показу покращеної, профільованої дороги без покриття. Такі дороги мають кювети, підсипку в низьких місцях і виїмки на височинах. Полотно дороги врізане в схили.

Знак А.505 позначає польові дороги. Це основні дороги, що з'єднують населені пункти, вони використовуються постійно і мають накатану колію. На відміну від поліпшених доріг вони не профільовані (немає кюветів, підсипки, виїмок) і не врізані в схили.

Якщо польова або лісова дорога використовується нерегулярно (наприклад, для вивезення сіна або зрубаного лісу), але чітко видно по коліях транспорту або прогалу в лісі, її показують знаком А.506. Тим же знаком зображують набиті пішохідні або в'ючні стежки. Критерієм приналежності до цього класу може служити такий стан дороги, коли ні в якій точці її не можна перебігти не помітивши.

Знаком А.507 позначають стежки і занедбані дороги, уздовж друге можна пересуватися вдень на повній швидкості, але які можна перебігти не помітивши скрізь або в деяких місцях. Цим знаком позначають також звірині стежки, стежки по березі озер або великих боліт. Якщо стан стежки таке погане, що її можна втратити при бігу по ній, її зображують знаком А.537.

Питання про те, чи показувати дорогу або стежку на карті, ріжеться насамперед залежно від ступеня прохідності навколишнього рослинності. У густому лісі або в чагарнику повинні ретельно позначатися всі без винятку стежки, бо рух по ним суттєво легше бігу навпростець. Навпаки, в парковому лісі можна опускати нечіткі дороги або генерализовывать стежки худоби, даючи лише крайні з них.

Дороги і стежки - дуже важливі елементи для орієнтування, як найбільш часто використовувані шляху руху, так і об'єкти найпильнішої читання карти. На жаль, стан дороги як шляху руху (грунт, наявність перешкод, бруду розбитих колій) існуючими знаками передати не можна. Не дещо в цьому напрямку можна спробувати зробити. Наприклад, якщо рух дорозі утруднено поваленими деревами, їй можна показати знаком більше низького класу. Болотистий ділянку лісової дороги, застелений стовбурами дерев на значній довжині, за яким незручно пересуватися в спортивному взутті з гумовими шипами, можна позначити знаком С.537. З'явився на дорозі лісовий завал, перешкоджає руху, можна позначити знаком В.536, пояснивши його на поле карти. Нарешті, лісову дорогу, добре видиму, але не придатну для пересування і з-за суцільного бурелому, можна покрити на необхідному ділянці червоними хрестиками ("не придатна для пересування спортсменів дорога"). Природно, що класи доріг повинні показуватися виключно строго. Цьому сприяє акуратність графічного виконання видавничих оригіналів з суворим дотриманням товщин ліній та штрихів і розмірів проміжків.

Щоб підвищити цінність дороги як об'єкта читання карти, усі її елементи та прилеглі деталі треба знімати з особливою ретельністю. Обережно, суворо дотримуючись напрямку, слід зображати всі вигини дороги. При хизування не можна згладжувати повороти, краще навіть їх кілька перебільшувати ("незграбна" дорога). Навіть дуже короткі відрізки дороги між поворотами треба прагнути показати на карті, трохи перебільшуючи їх довжину. Повинні бути помічені всі об'їзди, тупики, місця розворотів. Ретельно, з дотриманням справжнього взаємного розташування і кутових співвідношень повинні показуватися розвилки і перехрестя. Вимоги знаків А.508 і А.509 потрібно неухильно виконувати! Навіть тупикові отвилки незначної довжини (10-15 м) при чітко видимою розвилці повинні бути показані. Акуратно і детально слід знімати і викреслювати всі об'єкти, безпосередньо прилеглі до дороги: насипи, виїмки, розширення прогала, мікрооб'єкти. Наведені вимоги добре ілюструє рис. 16.

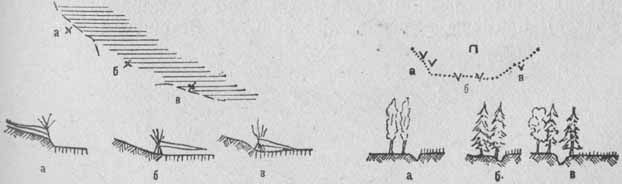

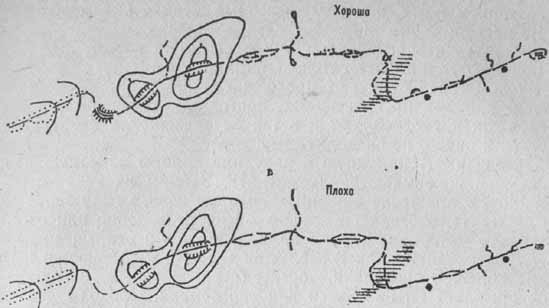

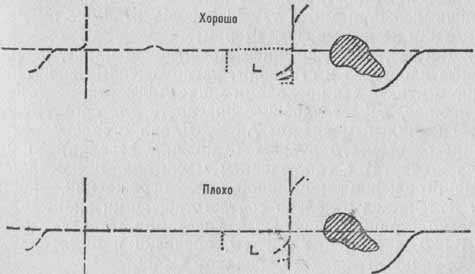

Рис. 16. Зображення дороги

Знаком А.510 показують просіку шириною менше 10 метрів з грунтом в природному стані. Умови прохідності просіці позначають знаками А.511 і А.512. При всій удаваній простоті цього об'єкта його часто неправильно зображують на спортивних картах. На лінії просіки відповідними знаками слід давати об'єкти, які насправді на ній знаходяться (дороги, кромки, межі угідь), і опускати знак просіки там, де вона природі відсутня (рис. 17). Вимоги до зображення доріг потрібно віднести і до просіках. Допускається показувати квартальні, деляночные і межові стовпи знаком В.535 з поясненням його значення на полі карти.

Рис. 17. Зображення просіки

Всі просіки ширше 10 м позначають у справжніх розмірах і конфігурації (як оконтуренная площа) знайомий з А.515 відповідними градаціями зеленого і знаком А 514.

Залізницю незалежно від кількості колій позначають знаком А.516. Їм показують інші рейкові шляхи (вузькоколійки, колії для вагонеток, трамвайні колії).

Лижні витяги і канатні підвісні дороги зображуються знаком А.517, причому поперечні штрихи вказують точне місце розташування опор.

Лінії електропередачі та ліній зв'язку на спортивних картах не позначають, показують тільки просіки під них.

Знаком А.518 відзначають проходи під шосе, залізницями дорогами та іншими перешкодами, придатні для руху спортсменів. Знак вживають і в тих випадках, коли до об'єкта на місцевості нічого не підходить.

Переборні кам'яну огорожу або добре помітну насип з каміння показують знаком В.519. Паркани з різних матеріалів, в тому числі кам'яні, які не можна (або заборонено) долати, позначають знаком А.520. Якщо паркан або огорожа з будь-якого матеріалу (крім каміння) можна і дозволено переходити, вживають знак В.521. Знак С.538, показує огорожі з колючого дроту, залишки дротяних загороджень, попереджає про небезпеки для спортсмена. Проходи у всіх видах огорож, парканів і огорож відзначають на спортивних картах знаком А.522.

Знаком А.523 з дотриманням масштабу в плані або символом мінімально допустимого розміру зображують окремо стоячі житлові чи господарські будівлі.

Всі споруди, що входять до складу населеного пункту (в тому числі і хутори з одним житловим будинком), спільно з використовуваною в господарстві площею (вулиці, городи, присадибні ділянки) показуються узагальнено знаком А.524. Абрисная лінія знака дається генерализованно по краю господарської території і точною прив'язкою при орієнтуванні служити не може.

Знаком В.526 позначають стоять окремо, поза території населеного пункту (за межами знака А.524), церкви, каплиці та інші культові споруди.

Знаком А.527, з дотриманням масштабу в плані або символом мінімально допустимого розміру, показують руїни (житлові або господарські будівлі без дахів з однією або кількома збереглися стінами, а також добре видимі на місцевості цегляні або кам'яні фундаменти).

Знаком А.528, з дотриманням масштабу в плані, зображують спортивні майданчики та стадіони, розташовані поза території населеного пункту (за межами знака А.524).

Стрільбище, що представляє небезпеку для спортсменів, позначають спеціальним знаком А.529. Довжина стрілки показує відстань від вогневого рубежу (підстава стрілки) до мішеней (поперечна риса) з дотриманням масштабу. Всі інші споруди стрільбища (земляний вал, огорожі, споруди) повинні позначатися окремо відповідними знаками.

Окремо стоїть могильний хрест або могилу зображують знаком В.530, а братські могили, обеліски та пам'ятники, мають меморіальний характер, - знайомий С.539.

Знаками А.532 і А.533 позначають відповідно великі і малі споруди типу веж, які не можна показати знаком будови (силосні башти, водонапірні башти, оглядові пожежні вишки, мисливські помости).

Дерев'яні і металеві вишки геодезичних сигналів і пірамід державної геодезичної мережі на спортивних картах не даються.

Стоїть на землі або споруджену на дереві годівницю для звірів позначають знаком В.534.

Мікрооб'єкти

У цьому розділі ми розглянемо мікрооб'єкти, належать до всіх описаних вище компонентів ландшафту. Є одне загальна риса, яка їх об'єднує, - виключно важлива значення як об'єктів читання карти.

Микрообъектом будемо називати точковий, невеликий лінійний або площинному орієнтир, достовірно ця особа на місцевості і розташований по відношенню до сусідніх мікрооб'єктів так, що усі їх можна показати на карті. Скупчення точкових об'єктів, підлягають генералізації при зображенні на карті, тут не розглядаються.

Зауважимо, що до мікрооб'єктів будемо відносити лінійні і площинні об'єкти, зображувані масштабними знаками, з максимальним розміром у плані менш 20 м.

Мікрооб'єкти за способом їх показу на карті можна розділити на такі, що мають власний умовний знак і позначаються знаком "особливий об'єкт" в кожній групі умовних знаків.

До першої групи відносяться: горбки, ями, виступи, східці, лощини, вимоїни, насипи, обриви, микробугорки, микроямки, уступи, скельні ями, вхід до печери, камені (А.206 і В.207), голі скелі, відкритий пісок, озерця, ставки, джерела, болота, канави, колодязі, містки, острови характерною рослинності (виділені фарбою), вигини контурів, перехрестя і розвилки доріг і стежок, об'їзди, зрізання доріг, малі вежі, годівниці, споруди.

Другу групу складають: мурашники, вугільні печі (землянки для випалювання деревного вугілля), корчі (вивернуті коріння повалених дерев), дровітні дров; паркова меблі, лісовпорядні стовпи і знаки (куниці), грязьові калюжі, окремі Дерева і позамасштабні групи дерев, окремі кущі і позамасштабні групи кущів, завали, що виділяються (унікальні) Дерева, а також інші мікрооб'єкти, характерні для різних географічних районів.

Можна рекомендувати наступні способи позначення мікрооб'єктів другої групи на картах (табл. 3).

Повторимо ще раз основний критерій правомірності нанесення микрообъекта на карту: він повинен чітко, однозначно і достовірно розпізнаватися на місцевості. Зокрема, з цієї причини серед мікрооб'єктів не фігурує "микрополяна".

Таблиця 3

Назва микрообъекта	Позначення на карті
Мурашник	Коричневий хрестик
Вугільна піч	Те ж
Корч	Чорний хрестик
Стос дров	Те ж
Паркова меблі	"
Лесоустроительный стовп	Чорний кружок
Грязьова калюжа	Блакитний хрестик
Окреме дерево (на відкритому місці)	Зелений кружок
Окремий кущ	Зелений хрестик
Завал	Чорний хрестик
Виділяється дерево (в заростях)	Чорний гурток

Примітка. Дозволяється заміна фарби і символу за розсуд укладача (крім знака "окреме дерево").

Обмовимося, що нанесення мікрооб'єктів другий групи на карту не обов'язково. Воно робиться на розсуд упорядника з метою підвищення інформативності карти (показу елементів, які є хорошими об'єктами читання карти) і підкреслення своєрідності географічного ландшафту.

Якщо прийнято рішення показати той чи інший микрообъект другої групи на карті, слід дотримуватися наступних правил

1) певного символу й фарбі відповідає один об'єкт на місцевості по всьому полю карти. Наприклад, коричневим хрестиком показуються мурашники висотою більше 1 м;
2) усі об'єкти одного типу та певних кількісні характеристик обов'язково повинні бути зображені за всьому полю карти. Так, неприпустимо показати корчі заввишки більше 1,5 м в одній частині карти, а в іншій такі ж корчі не показати Порушення цього правила призведе до дезінформації спортсменів;
3) значення символу має бути пояснено на поле карти для цього в зарамочном оформленні треба помістити табличку з розшифровкою значень символів особливих об'єктів.

Рис. 18. Вплив мікрооб'єктів на інформативність карти

До речі, друге правило цілком застосовно і до мікрооб'єктів першої групи. Деякі мікрооб'єкти першої групи в залежно від картографируемой ландшафтної зони можуть мати ті або інші кількісні характеристики. Ці особливості також доцільно пояснити в зарамочном оформленні. Наприклад: "А. 206 - каміння заввишки 2-4 м, В.207 - камені висотою понад 4 м; В.203 - уступ висотою більше 1 м, на який можна піднятися за допомогою рук".

При зображенні мікрооб'єктів на карті велике значення має правильний вибір умовного знака. Так, знаком А. 114 слід показати микроямки з пологими схилами, як правило природного походження, а знаком A.115 - з крутими схилами, зазвичай штучні. Промоїну треба відрізняти від сухого русла. Для районів з камінням і скелями істотно розрізняти грунтовий микробугорок, камінь (кам'янистий микробугорок), маленьку голу скелю. Шурф в земляному ґрунті треба показати відмінно від скельної микроямки, обрив - від уступу.

Значення мікрооб'єктів у підвищенні інформативності спортивної карти можна порівняти зі значенням особливих прикмет при описі зовнішності людини. Правильно показані мікрооб'єкти - це "особливі прикмети" місцевості, багатющий матеріал для читання карти. Має значення вже сама наявність або відсутність микрообъекта на сусідніх схожих великих об'єктах, їх кількість, взаємне розташування по відстані, куту, висоті. Кожен із зображених на рис. 18 великих об'єктів завдяки показу мікрооб'єктів має "своє" особа; аморфна кромка великого болота з показаними групами корчився відразу "прив'яже" вийшов на неї спортсмена.

Проте варто трохи недбало зняти або намалювати сусідні мікрооб'єкти, спотворити відстань між ними або кутові співвідношення, і цінна інформація перетворюється в дезінформацію.

Особливо часто так відбувається при зображенні близько розташованих мікрооб'єктів. При відстані між утрировании ними для їх "розміщення" на карті треба суворо дотримуватися їх розміри взаємного розташування, перебільшено зображення повинно бути геометрично подібно істинної картини (див. рис. 47). Об'єкти, мають значну довжину, повинні зображатися із суворим витримуванням кутової орієнтації і при можливості показом їх конфігурації. Істотно показати, перебільшуючи справжні розміри, розташування мікрооб'єктів щодо інших масштабних елементів, наприклад кромок (рис. 19). Чому інформації для читання карти дають акуратно визначені чіткі кромки відкритого простору і невеликі острівці рослинності на ньому.

Рис. 19. Мікрооб'єкти на контурі

В розділі "Штучні споруди" ми вже говорили про значення правильного та докладного показу на спортивній карті доріг і стежок. Тут лише зазначимо, що при зображенні складних перехресть важливо передати взаємне розташування розвилок, навіть за рахунок посилення внемасштабных розмірів (рис. 20).

Рис. 20. Зображення складного перехрестя

Іноді буває потрібно показати, який з мікрооб'єктів (в межах одного перерізу), розташований вище по схилу. На рис.21 наведено приклади розв'язання цієї задачі. В одному випадку (a), щоб показати, що камінь розташований вище строячи, доводиться дещо змінити малюнок горизонталей, природно без спотворення крутизни схилу і характеру. В іншому випадку (б) це досягається введенням допоміжної горизонталі. Знаки позначення дистанції і магнітного меридіана.

Рис. 21. Зображення взаємного розташування мікрооб'єктів по висоті на схилі

Для позначення дистанції застосовуються спеціальні знаки. Їх наносять на карту фіолетовим або червоним кольором.

Рівностороннім трикутником (601) наносять місце початку орієнтування. На місцевості воно обладнується знаком КП (призмою) з буквою К. КП позначають знаком 602. Поряд з колом мають порядковий номер КП на цій дистанції, помечаемый арабською цифрою від 1 до 30. Якщо окружність знака 602 закриває істотні дрібні деталі карти, в ній дозволяється робити розриви. Центр окружності повинен точно збігатися з місцем розташування КП. На карту ця точка не наноситься. Розташування КП, як правило, пояснюється легендою. Доцільно користуватися системою легенд-символів [29].

Фініш позначають знаком 603. Не допускається наносити фініш на карту для змагань в заданому напрямку (в тому числі для естафет), якщо від останнього КП є маркування. Початок орієнтування, окружності КП і фініш з'єднуються прямими лініями. В цих лініях, можна робити розриви аналогічно розривів у окружностях КП.

Обов'язкові для проходження марковані ділянки на змаганнях у заданому напрямку позначають переривчастою лінією. Істотні для проходження дистанції проходи, переходи та переправи через перешкоди наносять на карти спеціальним знаком. Дороги, не придатні для руху спортсменів, перекреслюють хрестиками. Заборонений або небезпечний для бігу район покривають штрихуванням.

Якщо для зимових змагань в заданому напрямку прокладаються за допомогою снігоходів типу "Буран" спеціальні сліди, не збігаються з наявними на місцевості дорогами і стежками, їх наносять на карту зеленим пунктиром.

Лінії магнітних меридіанів наносять чорним або блакитним Кольором на розсуд укладача. В них допускається робити розриви в необхідних місцях. На північних кінцях ліній поміщаються стрілки. При наявності спеціального покажчика півночі та інших Ремонтів зарамкового оформлення, що дозволяють однозначно орієнтувати карту, стрілки можна не наносити.

<<< назад | зміст | вперед >>>
